當前位置：首頁 > 產品展示 > 旋塞閥

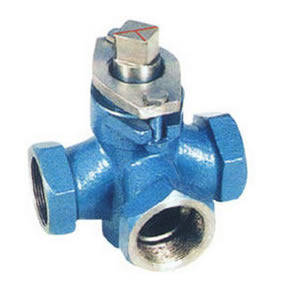

不銹鋼內螺紋三通旋塞閥X14W
2016-08-10
旋塞閥是關閉件或柱塞形的旋轉閥，通過旋轉90度使閥塞上的通道口與閥體上的通道口相同或分開，實現開啟或關閉的一種閥門。旋塞閥的閥塞的形狀可成圓柱形或圓錐形。在圓柱形閥塞中，通道一般成矩形；而在錐形閥塞中，通道成梯形。這些形狀使旋塞閥的結構變得輕巧，但同時也產生了一定的損失。旋塞閥最適于作為切斷和接通介質以及分流適用，但是依據適用的性質和密封面的耐沖蝕性，有時也可用于節流。由于旋塞閥密封面之間運動帶有擦拭作用，而在全開時可完全防止與流動介質的接觸，故它通常也能用于帶懸浮顆粒的介質。
內螺紋三通旋塞閥應用范圍：
不銹鋼內螺紋三通旋塞閥應用于城建、化工、冶金、石油、制藥、食品、飲料、環保等行業。
不銹鋼旋塞閥主要性能規范
| 型號 |
公稱壓力 PN（MPa） |
試驗壓力PS（MPa） | 適用介質 | 工作溫度（℃） | |
| 殼體 | 密封 | ||||
| X14W-1.0P | 1.0 | 1.5 | 1.1 | 硝酸、醋酸 | ≤100 |
內螺紋三通旋塞閥標準規范：
設計制造標準：結構長度標準：GB/T 12221-2005
連接法蘭標準：GB/T 9113
壓力溫度等級：GB/T 12224-2005
試驗檢驗標準：GB/T 13927-2008
內螺紋三通旋塞閥零件材料與工況：
| 零件名稱 | 閥體 | 塞子 | 填料壓蓋 | 填料 |
| X14W-1.0P | 不銹鋼 | 不銹鋼 | 不銹鋼 |
油浸石棉盤根 柔性石墨 |
內螺紋三通旋塞閥主要尺寸及重量：
|
公稱通徑 DN（mm） |
管螺紋 G |
尺寸 | |||
| H | L | h | □S | ||
| 15 | 1/2 | 117 | 85 | 30 | 12 |
| 20 | 3/4 | 126 | 90 | 34 | 16 |
| 25 | 1 | 160 | 110 | 42 | 18 |
| 32 | 11/4 | 176 | 130 | 48 | 18 |
| 40 | 11/2 | 210 | 150 | 64 | 26 |
| 50 | 2 | 238 | 170 | 76 | 28 |
| 65 | 21/2 | 250 | 220 | 80 | 30 |
| 80 | 3 | 340 | 250 | 115 | 38 |
| 100 | 4 | 350 | 300 | 125 | 42 |
