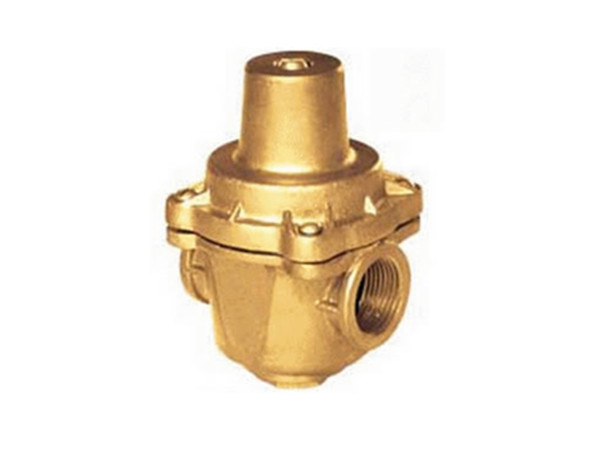

支管減壓閥YZ11X

2016-08-01

支管減壓閥工作原理：

支管減壓閥出口壓力作用在隔膜底面和閥瓣底面，當它超過彈簧設定值時，壓縮彈簧，使閥瓣關閉。只要下游無水流動，出口壓力將基本保持在設定值（其變化量?jī)H為入口壓力變化量的8%）；當下游用水時，出口壓力下降，彈簧推開隔膜，打開減壓閥。水流連續流通一陣后，減壓閥的開啟產生自阻尼效應，使啟閉動作趨于平穩?！?/span>

水用減壓閥應用范圍：

立正閥門的水用減壓閥主要用于各種建筑給水系統、消防系統、中央空調系統、采暖系統等。支管減壓閥用于支管減壓，可使供水壓力分配更加均衡，避免部分供水超壓，優化高層建筑給水分區。支管水用減壓閥可代替分區調頻變速水泵，在消防給水系統上可代替分區水泵，用于家用給水系統，可保護所有的水龍頭和其它水器具。

支管減壓閥結構特點：

1.采用直接作用隔膜式結構，內部結構非常簡單，無卡阻，性能可靠，經久耐用。
2.耐臟防水垢,不需過濾器,不需旁通管,配管極其簡單,能節省大量空間和配管成本。
3.出口壓力精密可調，在一般場合下，可以認為出口壓力不受進口壓力的影響（出口壓力的變化量是△P1的8%）。
4.極佳的水力特性，壓力損失小，減壓比可達成10：1以上。
5.可滿足多種減壓要求，特別適用于支管減壓系統。

水用減壓閥標準規范：

設計制造標準：
結構長度標準：GB/T 12221-2005
連接法蘭標準：GB/T 9113
壓力溫度等級：GB/T 12224-2005
試驗檢驗標準：GB/T 13927-2008

支管減壓閥零件材料與工況：

類型	型號	公稱壓力 PN（MPa）	公稱通徑 DN（MPa）	連接形式	閥體材料	出口壓力（MPa）	工作℃
支管減壓閥	YZ11X-16T YZ11X-25T	1.6，2.5	15~50	內螺紋	青鋼	0.05~0.6（可調）	80
	YZ11X-16P YZ11X-25P				不銹鋼

水用減壓閥主要尺寸及重量：

公稱通徑DN（MPa）	尺寸（MM）					重量（Kg）
MM	in	A	B	C	φG	重量（Kg）
15	1/2	31	60	76.5	59	1.2
20	3/4	31	75	76.5	73	1.2
25	1	36	88	85	81	1.4
32	11/4	42	93	98	81	1.5
40	11/2	45	98	102	85	2
50	2	54	130	117	98	2.65

支管減壓閥可能的故障原因：
1.霜凍損壞，在寒冷地區應注意保溫。
2.水流方向裝錯，減壓閥變成止回閥，出口壓力為0。
3.彈簧擰得太緊，無法關閉，減壓閥將直通P2=P1。
4.旁通管漏水，使P2偏離設定值，鑒于本減壓閥優越的可靠性和耐久性，建議不安裝亮度通管為宜。
