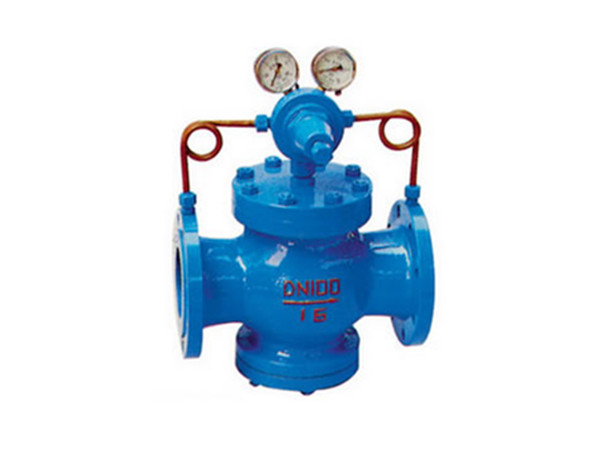

先導活塞式氣體減壓閥YK43X/F

2016-08-01

【氣體減壓閥使用范圍】
該氣體減壓閥適用于工作溫度≤70℃的空氣,液化氣,氧氣等氣體管路上。本閥通過啟閉件的節流,將使進口壓力降至某一需要的出口壓力,并借助介質本身的能量,使閥后壓力自動滿足預定要求,適應工況的要求。
【YK43X/F-16C/25C/40C減壓閥結構特點和用處】
本系列減壓閥屬于先導活塞式減壓閥。由主閥和導閥兩部分組成。主閥主要由閥座、主閥盤、活塞、彈簧等零件組成。導閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成。通過調節調節彈簧壓力設定出口壓力、利用膜片傳感出口壓力變化，通過導閥啟閉驅動活塞調節主閥節流部位過流面積的大小，實現減壓穩壓功能。
　　本產品主要用于氣體管路，如空氣、氮?dú)?、氧氣、氫氣、液化氣、天然氣等氣體。

【YK43X/F-16C/25C/40C氣體減壓閥參數】

公稱壓力 PN	試驗壓力 PS	進口壓力 P1	出口壓力 P2	最小壓差 △P	背壓 PB	壓力特性 △P2P1	流量特性 △P2G2
1.6	2.4	＜1.6	0.1~1.0	0.2	≤0.15	P2×10％	P2×20％
2.5	3.75	＜2.5	0.3~1.6	0.2	≤0.25	P2×10％	P2×20％
4.0	6.0	＜4.0	0.3~2.5	0.2	≤0.25	P2×10％	P2×20％
6.4	9.6	＜6.4	0.5~3.0	0.25	≤0.4	P2×12％	P2×25％

【YK43X/F-16C/25C/40C氣體減壓閥外形尺寸】

DN	L			H1				H2
DN	PN16 PN25	PN40 PN64		PN16	PN25	PN40	PN64	PN16	PN25	PN40	PN64
20	160	160	170	90	90	90	90	220	220	220	220
25	180	200	200	95	95	105	105	255	255	265	365
32	200	220	220	100	100	110	110	255	255	265	365
40	220	240	240	115	115	130	130	325	325	330	330
50	250	270	270	120	120	135	135	325	325	330	330
65	260	280	300	125	126	145	145	330	330	340	355
80	310	330	330	135	135	160	160	340	340	340	340
100	350	380	380	185	185	185	185	360	360	360	360
125	400	450	450	190	200	200	245	560	560	565	565
150	450	500	500	205	210	240	280	580	580	585	585
200	500	560	560	220	245	245	310	630	630	635	635
250	600			270				750
300	800			310				780
350	850			390				850
400	900			420				925

【氣體減壓閥YK43X/F-25C/16C/40C維護與檢修】
1、減壓閥應存放在干燥的室內，通路兩端必須用盲板堵塞，不準堆置存放。
2、長期存放的減壓閥應定期檢查，清洗污垢，在各運動部位及加工面上應涂以防銹劑，防止生銹。

上一頁：水用減壓閥YZ11F

下一頁：波紋管減壓閥Y14H-16P
