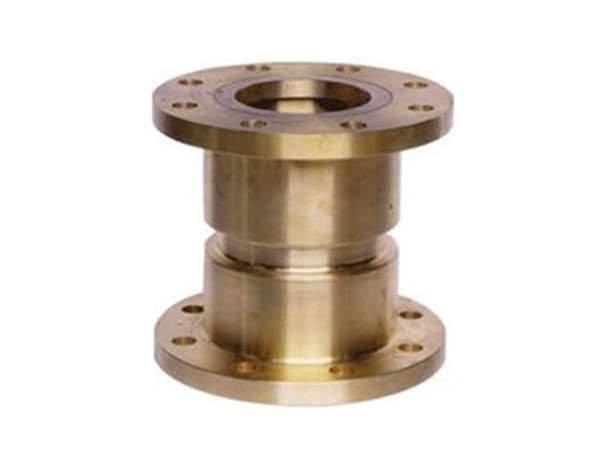

比例式減壓閥Y43X、Y13X
2016-08-01
本公司專業生產比例式減壓閥Y43X、Y13X，該閥主要由閥體、進口壓蓋、活塞、出口壓蓋及O型圈、密封墊等零件組成。該供應Y43X-16T比例式減壓閥是利用閥內浮動活塞兩端不同的截面積壓力差從而改變進水與出水的壓力狀況，達到減壓目的。
比例式減壓閥Y43X-10T、Y43X-16T結構嚴謹、新穎、運行流暢、體形輕巧、便于安裝、減壓比例穩定，即減"動壓"又減"靜壓"，材料采用全銅或不銹鋼，適用于清潔水和海水，不怕結垢和銹蝕。

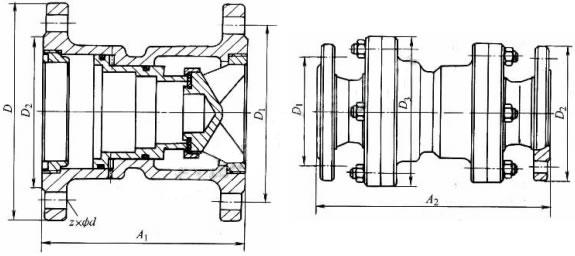

比例式減壓閥Y43X、Y13X結構圖：
比例式減壓閥Y43X-10T、Y43X-16T主要參數：
產品名稱：比例式減壓閥Y43X-10T、Y43X-16T
產品型號：Y43X-10T、Y43X-16T
公稱通徑：15～500mm
公稱壓力：1.0～2.5MPa
使用溫度：≤80℃
閥門材質：碳鋼、不銹鋼、鑄鐵、全銅
適用介質；水、非腐蝕性液體管路
設計標準：JB、GB、ANSI
比例式減壓閥Y43X、Y13X零件材料：
| 零件名稱 | 材料 |
| 閥體 | 青銅或不銹鋼 |
| 活塞 | |
| 進口壓蓋 | |
| 出口壓蓋 |
| 型號 | Y13X-16T | Y43X-16T | |
| 連接方式 | 內螺紋 | 法蘭 | |
| 適用介質 | 水、氣 | ||
| 適用溫度 | ≤90℃ | ||
| 額定工作壓力 | 1.6MPa | ||
| 壓力誤差 | ±2.5% | ||
| 最小開啟壓力 | 2:1 | 0.2MPa | |
| 3:1 | 0.3MPa | ||
| 零件名稱 | 材料 |
| 閥體 | 青銅或不銹鋼 |
| 活塞 | |
| 進口壓蓋 | |
| 出口壓蓋 |
| 型號 | DN(mm) | L(mm) |
|
Y43X-16 2:1 3:1 3:2 4:1 5:1 5:2 |
25 | 115 |
| 32 | 124 | |
| 40 | 132 | |
| 50 | 140 | |
| 65 | 155 | |
| 80 | 155 | |
| 100 | 200 | |
| 125 | 220 | |
| 150 | 230 | |
| 200 | 270 |
