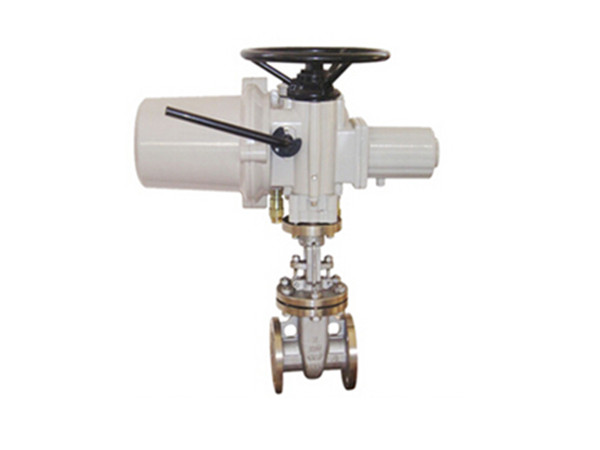

Z941F46電動法蘭襯氟閘閥

2016-08-01

電動襯氟閘閥詳細描述：
Z941F46電動襯氟閘閥是一種最常見的啟閉閥門，利用兩側面密封呈楔狀的閘板來接通或截?cái)喙苈分薪橘|(zhì)，楔式閘閥不允許微量開啟在管路中作節流裝置用，以免因高速流動的介質沖蝕而加快密封面的損壞。
Z941F46電動襯氟閘閥適用在-50℃—150℃的各種濃度的王水、硫酸、鹽酸、氫氟酸和各種有機酸、強酸、強堿、強氧化劑，F(xiàn)46還適用于各種濃度的強堿有機溶劑以及其他腐蝕性氣體，液體介質上的管路上使用。
電動襯氟閘閥執行機構:
1、功能強勁:智能型、調節型、開關式。
2、體積小巧：體積僅相當于同類產品的35%左右。
3、使用方便：采用單相電源，接線簡單；（電動蝶閥作為上海博球閥門的主要產品）采用獨創的球型凸出結構，使觀察更方便；免加油免點檢、防水防銹、任意角度安裝。
4、保護裝置有雙重限位、過熱保護、過載保護。全行程時間15秒、30秒、45秒、60秒。及帶手動功能。
5、智能數控：內置模塊采用先進計算機單片及智能控制軟件直接接收計算機或工業儀表等輸出的標準信號（4-20mA DC /1-5VDC）實現閥門開度的智能控制和精確定位。
也可選用3810系列或NA系列電子式角行程執行機構.亦可選用PSQ系列或DYR系列。≥DN 200口徑閥門一般采用380VAC電動執行器。國內品牌如瑞基，澳托克，揚州電力，天二通，蘭陵等；國外品牌有英國羅托克、法國伯納德、德國歐瑪、德國西博思（西門子）等.
電動襯氟閘閥主要零部件材料表:

序號	零件名稱	灰鑄鐵	鑄鋼	不銹耐酸鑄鋼			超低碳不銹耐酸鑄閥
序號	零件名稱	Z	C	P	R	P L	R L
1	閥體/端蓋/閘板	HT250	WCB	CF8	CF8M	CF3	CF3M
2	閥桿	1Cr13	2Cr13	1Cr18Ni9	1Cr18Ni12Mo2Ti	00Cr18Ni10	00Cr17Ni14Mo2
3	襯里/閥座	PTFE(F 4 )、PCTFE(F 3 )、FEP(F 46 )、PFA(可溶性 4 )
4	填料/壓蓋	WCB		CF8	CF8M	CF3	CF3M
5	填料	PTFE(F 4 )		PTFE(F 4 )			PTFE(F 4 )
6	活節螺栓	35		1Cr17Ni2			1Cr17Ni2
7	閥桿螺母	ZCuAI10Fe3		ZCuAI10Fe3			ZCuAI10Fe3
8	緊固螺母	45		1Cr17Ni2			1Cr18Ni9Ti
9	螺母			0Cr18Ni9			0Cr18Ni9
10	手輪	WCB		WCB			WCB

電動襯氟閘閥主要外形和連接尺寸：

公稱通徑		標準值													參考值
DN	NPS	L*	D		D1		D2		f		b		Z-φd		D0		H	H1		WT(kg)
		PN1.0MPa
15	1/2	130	95		65		45		2		14		4-φ14		120		110		125		6
20	3/4	150	105		75		55		2		16		4-φ14		140		120		140		7
25	1	160	115		85		65		2		16		4-φ14		140		132		155		8
32	11/4	180	135		100		78		2		18		4-φ18		160		156		185		11
40	11/2	240	145		110		85		3		18		4-φ18		200		167		210		20
50	2	250	160		125		100		3		20		4-φ18		200		358		410		28
65	21/2	270	180		145		120		3		20		4-18		250		375		440		32
80	3	280	195		160		135		3		22		4-φ18		250		435		515		45
100	4	300	215		180		155		3		22		8-φ18		280		500		600		60
125	5	325	245		210		185		3		24		8-φ18		280		615		740		110
150	6	350	280		240		210		3		24		8-φ23		400		675		825		120
200	8	400	335		295		265		3		26		8-φ23		400		820		1020		150
250	10	450	390		350		320		3		28		12-φ23		450		970		1220		240
300	12	500	440		400		368		4		28		12-φ23		500		1145		1445		340
350	14	550	500		460		428		4		30		16-φ23		600		1280		1630		550
400	16	600	565		515		482		4		32		16-φ25		600		1450		1850		680
450	18	650	615		565		532		4		32		20-φ25		650		1538		1988		795
500	20	700	670		620		585		4		34		20-φ25		650		1730		2230		880
PN1.6MPa
15	1/2	130	95	65		45		2		14		4-φ14		120		110		130		7
20	3/4	150	105	75		55		2		16		4-φ14		140		120		140		8
25	1	160	115	85		65		2		16		4-φ14		140		135		160		9
32	11/4	180	135	100		78		2		18		4-φ18		160		160		190		13
40	11/2	240	145	110		85		3		18		4-φ18		200		170		220		25
50	2	250	160	125		100		3		20		4-φ18		200		360		410		32
65	21/2	270	180	145		120		3		20		4-φ18		250		380		440		38
80	3	280	195	160		135		3		22		8-φ18		250		440		520		50
100	4	300	215	180		155		3		24		8-φ18		280		500		600		68
125	5	325	245	210		185		3		26		8-φ28		280		615		740		125
150	6	350	280	240		210		3		28		8-φ23		400		680		830		170
200	8	400	335	295		265		3		30		12-φ23		400		820		1020		210
250	10	450	405	355		320		3		32		12-φ25		450		980		1230		260
300	12	500	460	410		375		4		34		12-φ25		500		1150		1450		480
350	14	550	520	470		435		4		38		16-φ25		600		1285		1635		620
400	16	600	580	525		485		4		40		16-φ30		600		1455		1855		805
450	18	650	640	585		545		4		44		20-φ30		650		1545		1990		880
500	20	700	705	650		608		4		46		20-φ34		650		1735		2235		920
