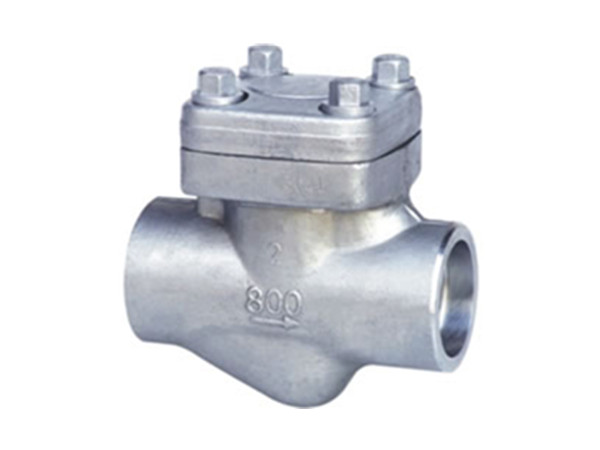

H61H、H61Y 型 800(Lb) 承插焊鍛鋼止回閥
2016-07-30
產品用途】
H61H、H61Y 型 800(Lb) 承插焊鍛鋼止回閥有三種體蓋連接設計形式。第一種是螺栓式閥蓋：按這種設計形式設計的閥門，其閥體與閥蓋用螺栓螺母連接，纏繞式墊片(316夾柔性石墨制造)密封?？蛻粲刑厥庖髸r也可采用金屬環連接。第二種設計形式是焊接式閥蓋，按這種設計形式的閥門，其閥體與閥蓋用螺紋連接，全焊密封?？蛻粲刑厥庖髸r也可采用透焊連接。第三種是壓力自緊式閥蓋，按這種設計形式設計的閥門，其閥體與閥蓋用螺紋連接，內壓自密環密封。【執行標準】
設計與制造：MSSP-118，ASME B16.34
檢驗與測試：API 598
標記：MSS-SP-25
【性能參數】
| 型號 | H61H | H61Y | |
| 適用溫度（℃） | ≤425 | ||
| 適用介質 | 水、蒸汽、油品 | ||
| 材料 | 閥體、閥蓋 | 碳素鋼 | |
| 閥瓣 | 鉻不銹鋼 | ||
| 密封面 | 鉻不銹鋼或碳鋼對焊鐵基合金 | ||
| 墊片 | 柔性石墨 | ||
| 公稱通徑DN | 尺寸 (mm) | 重量 (kg) | |||||
| mm | in | L | l | D | D1 | H | |
| 15 | 1/2 | 80 | 10 | 34 | 21.8 | 47.5 | 1.25 |
| 20 | 3/4 | 90 | 13 | 40 | 27.1 | 52.5 | 1.6 |
| 25 | 1 | 100 | 13 | 50 | 33.8 | 62.5 | 2.4 |
| 32 | 1 1/4 | 120 | 13 | 58 | 42.6 | 78 | 3.75 |
| 40 | 1 1/4 | 140 | 13 | 66 | 48.7 | 92 | 5.5 |
| 50 | 2 | ||||||

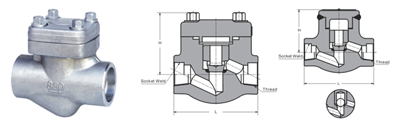

【結構圖片】
