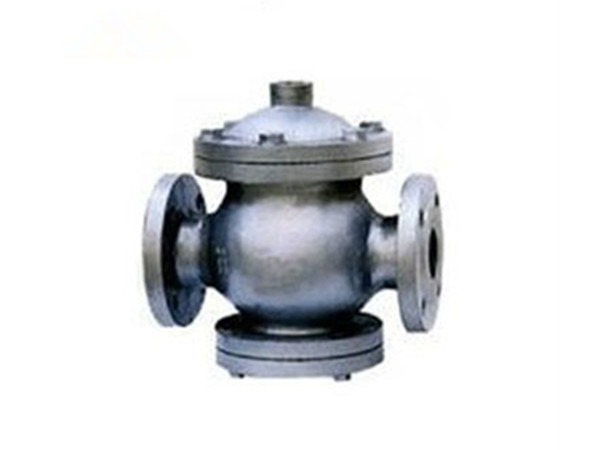

H7B41X-16、H7B41X-16C 型液控止回閥
2016-07-30
產品說明
H7B41X-16、H7B41X-16C 型液控止回閥適用于常壓鍋爐的回水管路上，利用發送管路自身壓力變化控制本閥的開啟與關閉，本閥門屬于常閉閥，能有效防止因突然斷電或因其它原因引起循環水泵停止工作時引起鍋爐溢水，它可代替價格昂貴的電磁控制系統。產品性能參數
H7B41X-16、H7B41X-16C 型液控止回閥主要性能參數| 型號 | PN | 工作壓力/MPa | 適用溫度/℃ | 適用介質 |
| H7B41X-16 | 16 | 1.6 | ≤70 | 水、油品 |
| H7B41X-16C | 16 | 1.6 | ≤425 | 水、油品 |
產品零部件材料
H7B41X-16、H7B41X-16C 型液控止回閥零部件材料| 型號 | 材料 | ||
| 閥體、閥蓋 | 閥桿、閥瓣、閥座 | 彈簧 | |
| H7B41X-16 | 灰鑄鐵 | 2Cr13 | 50CrVA |
| H7B41X-16C | WCB | ||
產品外形及結構尺寸
Class150 H7B41X-16、H7B41X-16C 型液控止回閥主要外形及結構尺寸| DN | L | D | D1 | D2 | b | z0000d | H | H1 | 重量/kg |
| 40 | 220 | 150 | 110 | 88 | 18 | 4000017.5 | 175 | 115 | 28 |
| 50 | 250 | 165 | 125 | 102 | 20 | 4000017.5 | 175 | 115 | 28 |
| 65 | 280 | 185 | 145 | 122 | 20 | 4000017.5 | 195 | 135 | 34 |
| 80 | 310 | 200 | 160 | 133 | 20 | 8000017.5 | 215 | 155 | 40 |
| 100 | 350 | 220 | 180 | 158 | 24 | 8000017.5 | 215 | 155 | 49 |
| 125 | 400 | 250 | 210 | 184 | 24 | 8000017.5 | 240 | 170 | 78 |
| 150 | 450 | 285 | 240 | 212 | 26 | 8000022 | 240 | 170 | 111 |
| 200 | 500 | 340 | 295 | 268 | 26 | 12000022 | 280 | 190 | 155 |

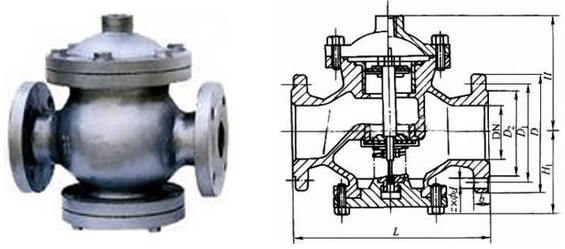

產品外形及結構尺寸示意圖
