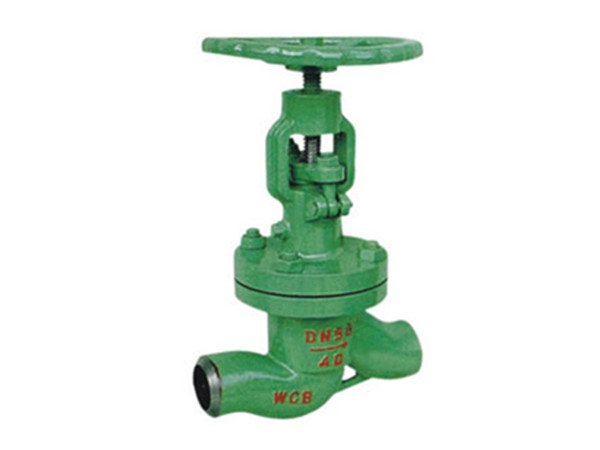

真空焊接截止閥NKJ61H
2016-07-29
主要結構特點及用途
1、真空截止閥主體采用鑄鍛結構，具有平行雙密封副半強制雙向密封，密封面到位運動和楔形塊楔緊運動分步作用實現零泄漏。
2、密封面運動磨擦力小、啟閉輕便，而且密封面磨損有自動補償功能。
3、結構簡單、緊湊、檢修方便，使用壽命長。
4、閥蓋填料室設有真空密封結構，具有自脹壓緊作用，并且密封采用高強膨脹材料密封，使系統與大氣完全隔離，具有很好的系統氣密性。
5、本系列閥門連接形式分法蘭、焊接兩種，驅動方式有手動、電動兩種。
該閥門適用于工作溫度≤425℃和≤550℃，工作介質為水、蒸汽或空氣的管路上，作為啟閉裝置；尤其適用于火電廠汽機冷凝和真空負壓系統，起真空隔離密封作用。
主要性能規范
1、真空截止閥主體采用鑄鍛結構，具有平行雙密封副半強制雙向密封，密封面到位運動和楔形塊楔緊運動分步作用實現零泄漏。
2、密封面運動磨擦力小、啟閉輕便，而且密封面磨損有自動補償功能。
3、結構簡單、緊湊、檢修方便，使用壽命長。
4、閥蓋填料室設有真空密封結構，具有自脹壓緊作用，并且密封采用高強膨脹材料密封，使系統與大氣完全隔離，具有很好的系統氣密性。
5、本系列閥門連接形式分法蘭、焊接兩種，驅動方式有手動、電動兩種。
該閥門適用于工作溫度≤425℃和≤550℃，工作介質為水、蒸汽或空氣的管路上，作為啟閉裝置；尤其適用于火電廠汽機冷凝和真空負壓系統，起真空隔離密封作用。
主要性能規范
|
產品類型 Product type |
殼體強度試驗/MPa Sheli strangth test |
上密封試驗/MPa Back seal test |
密封試驗/MPa Seal test |
適用介質 Applicable medium |
適用溫度/℃ Applicable temperature |
| NKJ61H-40 | 6.O | 4.4 | 4.4 |
水、蒸汽、空氣 Water、Steam、Air |
≤425 |
| NKJ61H-64 | 96 | 7.O | 7.O | ||
| NKJ61H-100 | 15.O | 11.0 | 11.O | ||
| NKJ61Y-40l | 6.O | 4.4 | 4.4 |
水、蒸汽、空氣 Water、Steam、Air |
≤550 |
| NKJ61Y-64l | 9.6 | 7.0 | 7.O | ||
| NKJ61Y-1OOI | 15.O | 11.O | 11.O |
真空截止閥主要零件材料
|
零件名稱 Part name |
閥體、閥蓋Body Bonnet |
閥桿 Valve Stem |
閥瓣 Disc |
密封面 Sealing face |
閥桿螺母 Yokenut |
填料 Packing |
緊固件 Fasteher |
| NKJ61H-C型 | 25或WCB |
鉻不銹鋼 Crstain mless teel |
鉻不銹鋼 Crstain mless steel |
H：合金鋼 H：alloy steel |
鋁青銅 AI bronze |
膨脹復合石墨 Expanding compound graphlte |
優質碳鋼 High-grade carbon steel |
| NKJ61Y-l型 |
鉻鉬鋼 Cr.Mo steel |
20CrlM01vA或38CrMoAlA | 12CrlMo 1VA |
Y：硬質合金 Y:oarbide alloy |
鉻鉬鋼 Cr.Mo stee |
