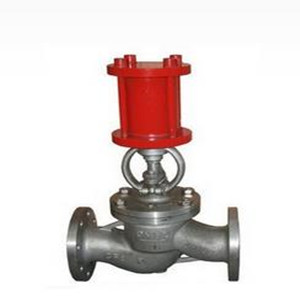

不銹鋼液動截止閥J741W
2016-08-13
主要零件材料
| 零件名稱 | 閥體、閥蓋、閥瓣、閥桿 | 缸體、上下缸蓋 | 活塞 | 填料、墊片 |
| J741W-16P | 鉻鎳鈦鋼 | 35# | 灰鑄鐵或鋁合金 | 聚四氟乙烯 |
| J741W-16R | 鉻鎳鉬鈦鋼 |
主要性能規范
| 型 號 | 公稱壓力 | 試驗壓力 | 工作壓力 | 工作溫度 | 適用介質 | ||
| 密封（水） | 氣密封 | 殼 體 | |||||
| J741W-16P | 1.6 | 1.76 | 0.6 | 2.4 | 1.6 | -40℃～+150℃ | 硝酸類 |
| J741W-16R | 醋酸類 | ||||||
主要尺寸及重量
| 公稱通徑 | 尺 寸 | 重量（Kg） | ||||||
| D | D1 | D2 | Z-φd | b | L | H | ||
| 50 | 16 | 125 | 100 | 4-18 | 16 | 230 | 337 | 20 |
| 65 | 180 | 145 | 120 | 4-18 | 18 | 290 | 365 | 35 |
| 80 | 195 | 160 | 135 | 8-18 | 20 | 310 | 470 | 51 |
| 100 | 215 | 180 | 155 | 8-18 | 20 | 350 | 525 | 65 |
| 125 | 245 | 210 | 185 | 8-18 | 22 | 400 | 572 | 80 |
| 150 | 280 | 240 | 240 | 8-18 | 24 | 480 | 585 | 100 |
