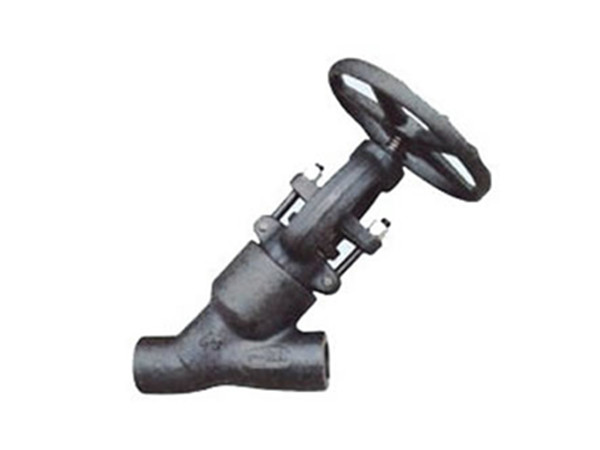

Y型高壓截止閥J65Y
2016-07-29
連接端：BW,SW
材料：ANSI/ASTM
主體材料：A105，F(xiàn)11，F(xiàn)22，F(xiàn)316, F91, F92
結構特點：
螺紋閥蓋,可根據用戶要求設計為焊接或可拆卸結構
接近直線的流道設計，減少流阻
二次節流面設計，減少對密封面的沖刷
承插焊端或?qū)雍?
旋轉升降閥桿
整體閥座
可選擇電動或氣動的驅動方式
較傳統J61Y性能優越,節能,使用壽命長
標準規范：
設計制造標準：ASME B16.34，JB/T3595，E101
結構長度標準：GB/T 12221-2005
承插焊端：ASME B16.11
對接焊端：ASME B16.25
壓力溫度等級：GB/T 12224-2005
試驗檢驗標準：JB/T3595
應用范圍：
連接端：BW,SW
材料：ANSI/ASTM
主體材料：A105，F(xiàn)11，F(xiàn)22，F(xiàn)316, F91, F92
結構特點：
螺紋閥蓋,可根據用戶要求設計為焊接或可拆卸結構
接近直線的流道設計，減少流阻
二次節流面設計，減少對密封面的沖刷
承插焊端或?qū)雍?
旋轉升降閥桿
整體閥座
可選擇電動或氣動的驅動方式
較傳統J61Y性能優越,節能,使用壽命長
標準規范：
設計制造標準：ASME B16.34，JB/T3595，E101
結構長度標準：GB/T 12221-2005
承插焊端：ASME B16.11
對接焊端：ASME B16.25
壓力溫度等級：GB/T 12224-2005
試驗檢驗標準：JB/T3595
零件材料與工況：
| 序號 | 零件名稱 | 材料 |
| 1 | 閥體 | 25+Stellite 21,F22+Stellite 21 |
| 2 | 閥瓣 | 25+Stellite 6,F22+Stellite 6 |
| 3 | 閥桿 | 1Cr13,25Cr2Mo1V,17-4PH |
| 4 | 填料箱 | 25,F22 |
| 5 | 閥蓋 | 25,F22 |
| 6 | 閥桿螺母 | QAL9-4,D2 |
| 7 | 壓板 | 1Cr13,F22 |
| 8 | 填料 | 進口GARLOCK夾不銹鋼絲編織柔性石墨 |
| 9 | 填料墊 | 1Cr13 |
| 10 | 密封墊 | 夾316絲高柔型石墨 |
主要尺寸及重量：
| 口徑 | Class 1690 | Class 2680 | ||||||||
| L | D | W | H | Wt(kg) | L | D | W | H | Wt(kg) | |
| 1/2〃 | 152 | 60 | 216 | 298 | 13 | 152 | 60 | 216 | 298 | 13 |
| 3/4〃 | 152 | 60 | 216 | 298 | 13 | 152 | 60 | 216 | 298 | 13 |
| 1〃 | 152 | 60 | 216 | 298 | 13 | 152 | 60 | 216 | 298 | 13 |
| 1-1/4〃 | 170 | 81 | 216 | 326 | 15.8 | 170 | 81 | 216 | 326 | 15.8 |
| 1-1/2〃 | 170 | 81 | 216 | 326 | 15.8 | 170 | 81 | 216 | 326 | 15.8 |
| 2〃 | 272 | 102 | 363 | 427 | 37.8 | 272 | 102 | 363 | 427 | 37.8 |
| 2-1/2〃 | 325 | 122 | 406 | 474 | 63 | 325 | 122 | 406 | 474 | 63 |
| 3〃 | 325 | 122 | 406 | 474 | 63 | 325 | 122 | 406 | 474 | 63 |
| 4〃 | 325 | 122 | 406 | 474 | 63 | 325 | 122 | 406 | 474 | 63 |
