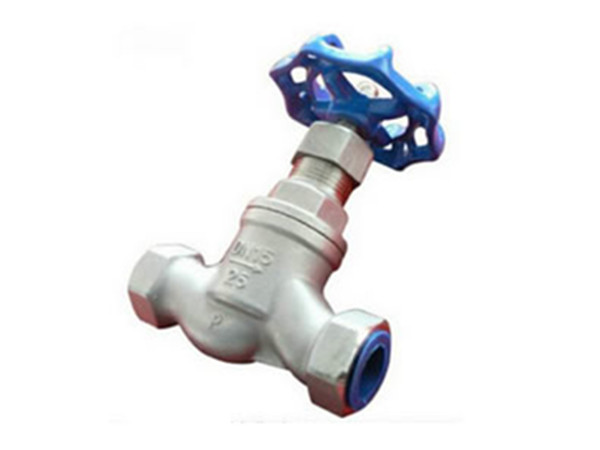

螺紋截止閥J11W
2016-07-29
螺紋截止閥的啟閉件是塞形的閥瓣，密封面呈平面或錐面，閥瓣沿流體的中心線作直線運動。閥桿的運動形式，有升降桿式（閥桿升降，手輪不升降），也有升降旋轉桿式（手輪與閥桿一起旋轉升降，螺母設在閥體上）。截止閥只適用于全開和全關，不允許作調節和節流。
螺紋截止閥主要性能規范：
| 型號 | 公稱壓力 | 試驗壓力PS（Mpa） | 工作壓力PN(Mpa) |
工作溫度 (℃) |
適用介質 | |
| 殼體 | 密封 | |||||
|
J11W-16 J11W-16K |
1.6 | 2.5 | 1.76 | 1.6 | ≤100 |
油類 Oil |
| J11W-16P | 硝酸類腐蝕性介質 | |||||
| J11W-16R | ≤350 | 醋酸類腐蝕性介質 | ||||
| J11W-16Ni | 堿液、鹽水、海水等 | |||||
螺紋截止閥主要外形尺寸和連接尺寸：
|
公稱通徑 DN(mm) |
管螺紋 | 尺寸 | |||||
| L | D1 | S | H | H1 | D0 | ||
| 15 | 1/2 | 90 | 14 | 32 | 109 | 117 | 65 |
| 20 | 3/4 | 100 | 16 | 36 | 109 | 117 | 65 |
| 25 | 1 | 120 | 18 | 46 | 132 | 142 | 80 |
| 32 | 1/4 | 140 | 20 | 55 | 156 | 168 | 100 |
| 40 | 1/2 | 170 | 22 | 65 | 167 | 168 | 100 |
| 50 | 2 | 200 | 24 | 80 | 182 | 200 | 120 |
| 65 | 2/2 | 260 | 26 | 95 | 200 | 223 | 120 |
