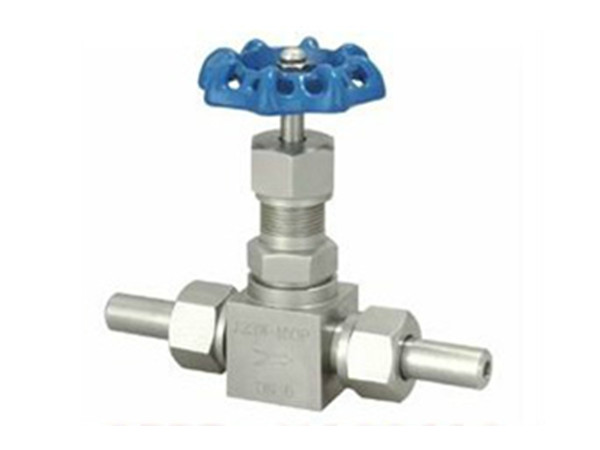

J21H-160、J21W-160P、J21W-160R 型外螺紋截止閥
2016-07-29
【產品說明】
J21H-160、J21W-160P、J21W-160R 型外螺紋截止閥：手動、外螺紋連接形式、直通式結構，閥座密封面材料為不銹鋼、工作壓力 16.0 MPa、公稱尺寸 DN6~DN15、閥體材料為碳素鋼（J21H）、不銹鋼（J21W），適用于水、蒸汽、油品（J21H），弱腐蝕性或腐蝕性（J21W）介質管路中。J21H-160、J21W-160P、J21W-160R 型外螺紋截止閥，管路跟閥體連接采用外螺紋活接式，也叫外螺紋針型閥、外螺紋針形閥，是電力、電氣、機電設備工程、電控設備工程中應用最多的閥門之一。由于其安裝方便、制造合理、經濟簡單，所以大量使用在電力工程等管道中。
【產品性能參數】
| J21H-160、J21W-160P、J21W-160R 型外螺紋截止閥主要性能參數 | ||||
| 型號 | PN | 工作壓力 / MPa | 適用溫度 / ℃ | 適用介質 |
| J21H-160 | 160 | 16 | 小于 425 | 水、蒸汽、油品等無腐蝕性介質 |
| J21W-160P | 小于 150 | 鉻鎳鈦不銹鋼 | ||
| J21W-160R | 腐蝕性介質 | |||
【產品零部件材料】
| J21H-160、J21W-160P、J21W-160R 型外螺紋截止閥零部件材料 | |||||
| 型號 | 材料 | ||||
| 閥體、閥蓋 | 閥桿、閥瓣、閥座 | 閥桿螺母 | 填料 | 手輪 | |
| J21H-160 | 碳素鋼鍛件 | 鉻不銹鋼 | 鑄鋁青銅 | 石棉石墨 | 球磨鑄鐵 |
| J21W-160P | 鉻鎳鈦不銹鋼 | 鉻鎳鈦不銹鋼 | 聚四氟乙烯 | ||
| J21W-160R | 鉻鎳鉬鈦不銹鋼 | 鉻鎳鉬鈦不銹鋼 | |||
【產品外形及結構尺寸】
| J21H-160、J21W-160P、J21W-160R 型外螺紋截止閥外形及結構尺寸 (mm) | ||||||
| DN | L | L1 | h | H | H1 | D0 |
| 6 | 60 | 15 | 15 | 85 | 91 | 65 |
| 10 | 60 | 15 | 15 | 89 | 99 | 65 |
| 15 | 60 | 15 | 15 | 100 | 115 | 65 |
