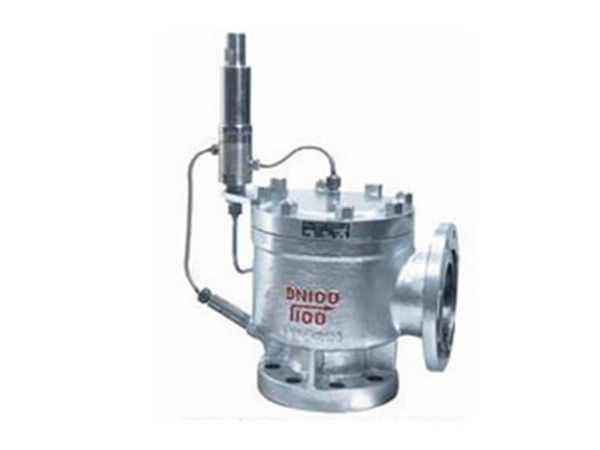

先導式安全閥Ax46F（Y）
2016-07-28

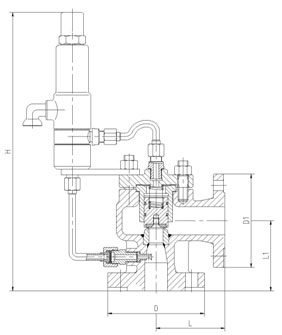

主要連接尺寸：
| 型 號 | 公稱 | 主要結構尺寸(mm) |
閥體 材料 |
簡要性能 | 備注 | ||||||
|
通徑 DN(mm) |
壓力 PN(Mpa) |
D | D1 | L | L1 | H | 適用溫度℃ | 適用介質 | |||
| A41H-16C | 65 | 1.6 | 鑄鋼 | ≤300 | 油品、空氣、水 | ||||||
| " | 80 | " | 195 | 195 | 160 | 135 | 385 | " | " | " | |
| " | 100 | " | 215 | 215 | 170 | 160 | 525 | " | " | " | |
| " | 150 | " | 285 | 285 | 250 | 210 | 720 | " | " | " | |
| " | 200 | " | 340 | 340 | 290 | 310 | 777 | " | " | " | |
| A41H-125 | 25 | 2.5 | 鑄鋼 | ≤300 | 油品、空氣、水 | ||||||
| " | 32 | " | 135 | 135 | 115 | 100 | 266 | " | " | " | |
| " | 40 | " | 145 | 145 | 120 | 105 | 318 | " | " | " | |
| " | 50 | " | 160 | 160 | 130 | 115 | 350 | " | " | " | |
| " | 65 | " | " | " | " | ||||||
| " | 80 | " | 195 | 195 | 160 | 135 | 570 | " | " | " | |
| " | 100 | " | 230 | 215 | 170 | 160 | 580 | " | " | " | |
| A41H-25 | 150 | " | " | " | " | ||||||
| " | 200 | " | " | " | " | ||||||
| A41H-40 | 25 | 4.0 | 鑄鋼 | ≤300 | 油品、空氣、水 | ||||||
| " | 32 | " | 135 | 135 | 115 | 100 | 266 | " | " | " | |
| " | 40 | " | 145 | 145 | 120 | 105 | 318 | " | " | " | |
| " | 50 | " | 160 | 160 | 130 | 115 | 350 | " | " | " | |
| " | 65 | " | " | " | " | ||||||
| " | 80 | " | 195 | 195 | 160 | 135 | 570 | " | " | " | |
| " | 100 | " | 235 | 220 | 170 | 160 | 585 | " | " | " | |
| " | 150 | " | " | " | " | ||||||
| " | 200 | " | " | " | " | ||||||
| SA41H-16C | 25 | 1.6 | 115 | 45 | 55 | 86 | 200 | 鑄鋼 | ≤300 | 空氣、水等 | 出口：G1" |
| SA41H-25 | 25 | 2.5 | 115 | 45 | 55 | 86 | 200 | " | " | " | " |
| SA41H-40 | 25 | 4.0 | 115 | 45 | 55 | 86 | 200 | " | " | " | " |
| SA41H-64 | 25 | 6.4 | 115 | 45 | 55 | 86 | 200 | " | " | " | " |
| SA41Y-160 | 15 | 16.0 | 95 | 95 | 95 | 100 | 238 | 鍛鋼 | ≤200 | 油品、氮氫氣 | |
| " | 20 | " | " | " | " | ||||||
| " | 25 | " | " | " | " | ||||||
| " | 32 | " | 110 | 165 | 130 | 135 | 310 | " | " | " | do12、14、16 |
| SA41Y-320 | 15 | 32.0 | 105 | 115 | 95 | 100 | 238 | " | " | " | |
| " | 20 | " | 110 | 115 | 95 | 100 | 238 | " | " | " | |
| " | 25 | " | " | " | " | ||||||
| " | 32 | " | 135 | 165 | 130 | 135 | 334 | " | " | " | do12、14、16 |
| SA41Y-500 | 15 | 50.0 | 105 | 115 | 95 | 100 | 222 | " | " | " | |
| " | 20 | " | " | " | " | ||||||
| " | 25 | " | " | " | " | ||||||
