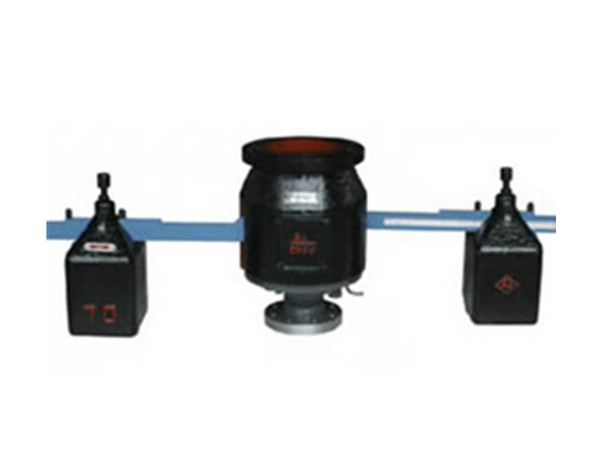

雙杠桿安全閥GA44H
2016-07-28
雙杠桿安全閥產品詳細資料
GA44H型雙杠桿安全閥適用于溫度≤450℃的電站鍋爐和壓力容器上，防止壓力超過允許最高值，介質可為蒸汽、空氣。
雙杠桿安全閥主要零部件材料說明
GA44H型雙杠桿安全閥的主要零件材料和GA42H-16C/25/40安全閥的相同。

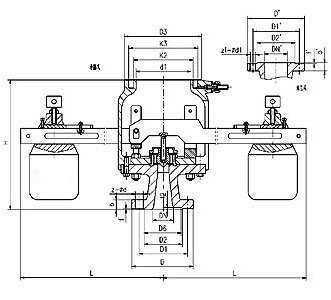

雙杠桿安全閥外形尺寸和連接尺寸
| 型號 | 公稱通徑 | 尺寸 | |||||||||||||||||||||
| do-z | D | D1 | D2 | D6 | f | f2 | b | Z-ød | H | L | 承插式 | 法蘭式 | |||||||||||
| d1 | k2 | k3 | D3 | DN | D2 | D1 | D | b | f | z1-ød1 | |||||||||||||
| GA44H-1.6 | 80 | 50×2 | 200 | 160 | 135 | / | 3 | / | 20 | 8-18 | 410 | 840 | 120 | 145 | 162 | 190 | 150 | 210 | 240 | 280 | 24 | 3 | 8-23 |
| GA44H-2.5 | 80 | 50×2 | 200 | 160 | 135 | / | 3 | / | 22 | 8-18 | 410 | 840 | 120 | 145 | 162 | 190 | 150 | 210 | 240 | 280 | 24 | 3 | 8-23 |
| GA44H-4.0 | 80 | 50×2 | 200 | 160 | 135 | 121 | 3 | 4 | 22 | 8-18 | 410 | 840 | 120 | 145 | 162 | 190 | 150 | 210 | 240 | 280 | 24 | 3 | 8-23 |
| GA44H-6.4 | 80 | 40×2 | 210 | 170 | 140 | 121 | 3 | 4 | 30 | 8-23 | 480 | 840 | 200 | 218 | 253 | 285 | 200 | 255 | 280 | 315 | 22 | 3 | 8-18 |
