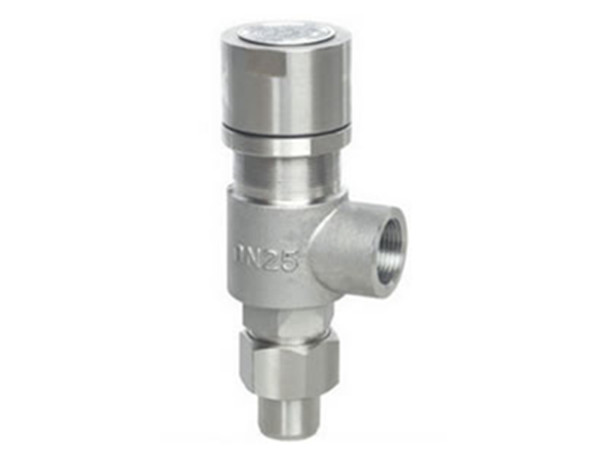

彈簧微啟式外螺紋安全閥A21F、A21H、A21W
2016-07-28
A21F、A21H、A21W外螺紋彈簧微啟式安全閥、A21H-C型外螺紋彈簧微啟式安全閥適用于工作溫度≤200℃的空氣、氨、石油氣等介質的設備或管路上。A21W-P、R型適用于溫度≤200℃有腐蝕性的氣體或液體的設備或管路上，作為超壓保護裝置。KA21Y型適用于溫度≤100℃的液化石油氣等。
應用范圍：
A21F型彈簧微啟式外螺紋安全閥、A21H型彈簧微啟式外螺紋安全閥適用于工作溫度≤200℃的空氣、氨、石油氣等介質的設備或管路上。A21W-P、R型適用于溫度≤200℃有腐蝕性的氣體或液體的設備或管路上。KA21Y型適用于溫度≤100℃的液化石油氣等。
標準規范：
設計制造標準：GB/T 12243-2005
結構長度標準：GB/T 12221-2005
連接法蘭標準：GB/T 9113
壓力溫度等級：GB/T 12224-2005
試驗檢驗標準：GB/T 13927-2008
零件材料與工況：
| NO. | 零件名稱 | A21H-C/A21F材料 | A21W-P/A21F-P材料 | A21Y-R材料 |
| 1 | 管接頭 | 20 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti |
| 2 | 管接頭螺母 | 35 | 2Cr13 | 1Cr18Ni9Ti |
| 3 | 閥座 | 35 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti |
| 4 | 閥體 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti |
| 5 | 閥瓣 | 2Cr13/2Cr13+PTFE | 1Cr18Ni9Ti/1Cr18Ni9Ti+PTFE | 1Cr18Ni12Mo2Ti |
| 6 | 彈簧座 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti |
| 7 | 彈簧 | 50CrVA | 50CrVA包覆氟塑料 | 50CrVA包覆氟塑料 |
| 8 | 鎖緊螺母 | Q235-A | ZG230-450 | 1Cr18Ni9Ti |
| 9 | 彈簧導向墊 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti |
| 10 | 調節螺母 | Q235-A | 2Cr13 | 1Cr18Ni12Mo2Ti |
| 密封面材料 | "Y"型堆焊Co基硬質合金,"H"型堆焊D507,"W"型為閥門本體 | |||

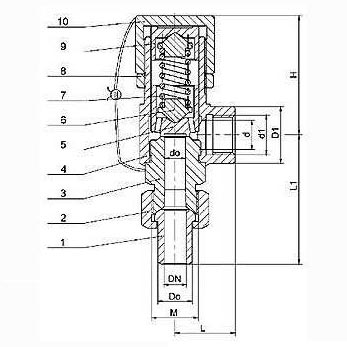

主要尺寸及重量：
| 型號 | 公稱通徑 | do | d | Do | M | d1 | D1 | L | L1 | ≈H |
|
KA21-16C A21H-16C A21H-40 A21W-16P A21W-40P KA21-16P |
15 | 12 | 15 | 20 | M27×1.5 | G1/2" | 30 | 35 | 76 | 66 |
| 20 | 16 | 20 | 25 | M33×1.5 | G3/4" | 35 | 40 | 87 | 68 | |
| 25 | 18 | 25 | 31 | M39×1.5 | G1" | 40 | 50 | 100 | 105 | |
|
A21Y-64 A21Y-64P A21Y-100 A21Y-100P |
15 | 10 | 15 | 25 | M39×1.5 | G1" | 44 | 50 | 100 | 66 |
| 20 | 10 | 20 | 31 | M39×1.5 | G1" | 44 | 50 | 100 | 68 | |
| 25 | 12 | 25 | 31 | M39×1.5 | G1" | 44 | 50 | 100 | 105 | |
|
A21W-160 A21W-160P |
15 | 8 | 20 | / | M24×2 | G1" | 44 | 50 | 100 | 261 |
| 20 | 8 | 25 | / | M33×2 | G1" | 44 | 50 | 100 | 261 | |
| 25 | 8 | 28 | / | M36×2 | G1" | 44 | 50 | 100 | 285 |
安裝說明：
①各種彈簧微啟式外螺紋安全閥都應垂直安裝。②彈簧微啟式外螺紋安全閥出口處應無阻力，避免產生受壓現象。
③彈簧微啟式外螺紋安全閥在安裝前應專門測試，并檢查其官密封性。
④對使用中的彈簧微啟式外螺紋安全閥應作定期檢查。
訂貨須知:
⑴外螺紋安全閥產品型號與名稱
⑵彈簧微啟式安全閥公稱通徑DN
⑶彈簧外螺紋安全閥額定流量系數KV
⑷安全閥公稱壓力和壓差
⑸安全閥閥體和閥內組件材料
⑹微啟式外螺紋安全閥流量特性
⑺彈簧微啟式安全閥適用溫度
⑻彈簧安全閥電源電壓和控制信號
⑼微啟式外螺紋安全閥是否帶附件
