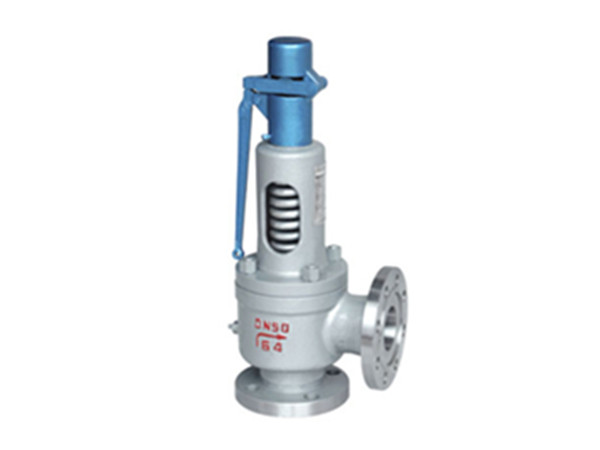

帶扳手彈簧全啟式安全閥A48Y-16P/25P/40P
帶扳手彈簧全啟式安全閥A48Y-16P簡單介紹：
　　帶扳手彈簧全啟式清水安全閥A48Y-16P/25P/40P適用于工作溫度≤350℃的蒸汽、空氣等介質的設備和管路上。作為超壓保護裝置。上海立正閥門有限公司。
帶扳手彈簧全啟式安全閥A48Y-16P的主要參數：
產品名稱：帶扳手彈簧全啟式清水安全閥A48Y-16P/25P/40P
產品型號：A48Y-16P/25P/40P
公稱通徑：DN10～DN600、1/2″～25″
公稱壓力：PN1.0～32MPa 美標：150Lb～2500Lb
適用溫度：≤-196℃～580℃
設計制造：GB/T12243、APl 520
法蘭連接：JB/T79
帶扳手彈簧全啟式安全閥A48Y-16P的整定壓力：

公稱壓力	A48F、A48H、A48W、A48Y-16/25/40/64/100整定壓力(MPa)
1.6	>0.1-0.16	>0.16-0.25	>0.25-0.4	>0.4-0.6	>0.6-0.8	>0.8-1.0	>1.0-1.3	>1.3-1.6
2.5	>1.3-1.6	>1.6-2.0	>2.0-2.5	"	"	"	"	"
4.0	>1.3-1.6	>1.6--2.0	>2.0-2.5	>2.5-3.2	>3.2-4.0	"	"	"
6.4	>2.5-3.2	>3.2-4.0	>4.0-5.0	>5.0-6.4	"	"	"	"
10.0	>3.2-4.0	>4.0-5.0	>5.0-6.4	>6.4-8.0	>8.0-10.0	"	"	"
16.0	>8.0-10.0	>10-13	>13-16	"	"	"	"	"
32.0	>13-16	>16-19	>19-22	>22-25	>25-29	>29-32	"	"

帶扳手彈簧全啟式安全閥A48Y-16P的零件材料：

NO	零件名	A48F、A48H、A48W、A48Y-16/25/40/64/100 C 材料	A48F、A48H、A48W、A48Y-16/25/40/64/100 P 材料	A48F、A48H、A48W、A48Y-16/25/40/64/100 R材料
1	閥體	WCB	ZG1Cr18Ni9Ti	CF8M
2	閥座	2Cr13	1Cr18Ni9Ti	316
3	調節圈	ZG2Cr13	ZG1Cr18Ni9Ti	0Cr18Ni12Mo2Ti
4	反沖盤	ZG2Cr13	ZG1Cr18Ni9Ti	316
5	閥瓣	2Cr13	1Cr18Ni9Ti	316
6	導向套	2Cr13	1Cr18Ni9Ti	0Cr18Ni12Mo2Ti
7	閥蓋	ZG230-450	ZG230-450	ZG230-450
8	彈簧	50CrVA	50CrVA包覆氟塑料	50CrVA包覆氟塑料
9	閥桿	2Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
10	扳手	ZG200-400	ZG200-400	ZG200-400
11	調整螺桿	45	2Cr13	2Cr13
12	保護	ZG200-400	ZG200-400	316
	密封面材料	堆焊Co基硬質合金

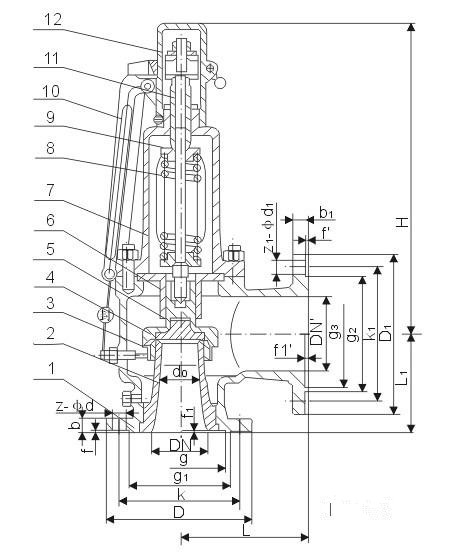

帶扳手彈簧全啟式安全閥A48Y-16P結構圖:
