SFA-22C300T8空調機組專用安全閥

2016-08-09

SFA-22C300T8空調機組專用安全閥【產品特點】
1、整定壓力偏差小，可達±3%
2、啟閉壓差≤15%
3、選用優質的彈簧鋼，保證彈簧的壽命和穩定性
4、全身采用黃銅棒材加工而成
5、全啟式結構，排量大
6、密封采用聚四氟乙烯F4材料，密封性能高
7、鹵素檢測試驗≤0.1盎司/年
【執行標準】SFA-22C300T8空調機組專用
設計規范：ANSI/ASHRAE15
結構長度：ANSI
試驗與檢驗：ANSI
產品標識：GB/T 12220
供貨規范：JB/T 7928
銷售SFA-22C300T8冷凍機用安全閥【產品型號】
SFA-22C300T8　 BA22C-300T
　 SFA-22C300T8空調機組專用安全閥【整定壓力等級】
≤4.0MPa
【額定排量】SFA-22C300T8空調機組專用

口徑 mm（in）	do （mm）	整定壓力Psig（Mpa）
口徑 mm（in）	do （mm）	200（1.38）	250（1.72）	300（2.07）	350（2.42）	400（2.76）
DN8（1/4）	6.3	9	11.5	13.5	15.5	18
DN10（3/8）	7.0	12	14.5	17	20	22.5
DN15（1/2）	7.8	14.5	18	21.5	25	28
DN20（3/4）	11	29	35.5	42.5	49.5	56
DN25（1）	18	77.5	95.5	114	132.5	150.5
DN32（1/4）	26.5	168	207	247	287	319.5

注：排量單位Lbs/min（空氣）
【性能參數】SFA-22C300T8空調機組專用

型號 Type	BA22C-300T
公稱壓力	300Lbs
公稱通徑	DN8~32（1/4~1-1/4"）
強度試驗壓力	5.2MPa
排放壓力	≤1.1倍整定壓力
密封壓力	0.9倍整定壓力
密封性	氣壓試驗2分鐘無泄漏、鹵素檢漏實驗泄漏率≤0.1盎司/年
適用溫度	-40~105°C
適用介質	制冷劑、油、水、氣體等

SFA-22C300T8空調機組專用【主要零件材料】

序號 NO.	零件名稱	材料
1	閥體	HPb59-1/H62
2	密封圈	PTFE
3	閥瓣	HPb59-1/H62
4	彈簧	50CrVA
5	調整螺母	HPb59-1/H62
6	墊片	T3
7	螺母	HPb59-1/H62

SFA-22C300T8空調機組專用【主要外形連接尺寸】

口徑mm（in）	in		≈H （mm）
口徑mm（in）	進口A	出口B	≈H （mm）
DN8（1/4）	1/4-18MNPT	5/8-18UNF	80
DN10（3/8）	3/8-18MNPT	5/8-18UNF	90
DN15（1/2）	1/2-14MNPT	7/8-14UNF	95
DN20（3/4）	3/4-14MNPT	3/4-14FNPT	100
DN25（1）	1-11.5MNPT	1-11.5FNPT	120
DN32（1/4）	1/4-11.5MNPT	1/2-11.5FNPT	175

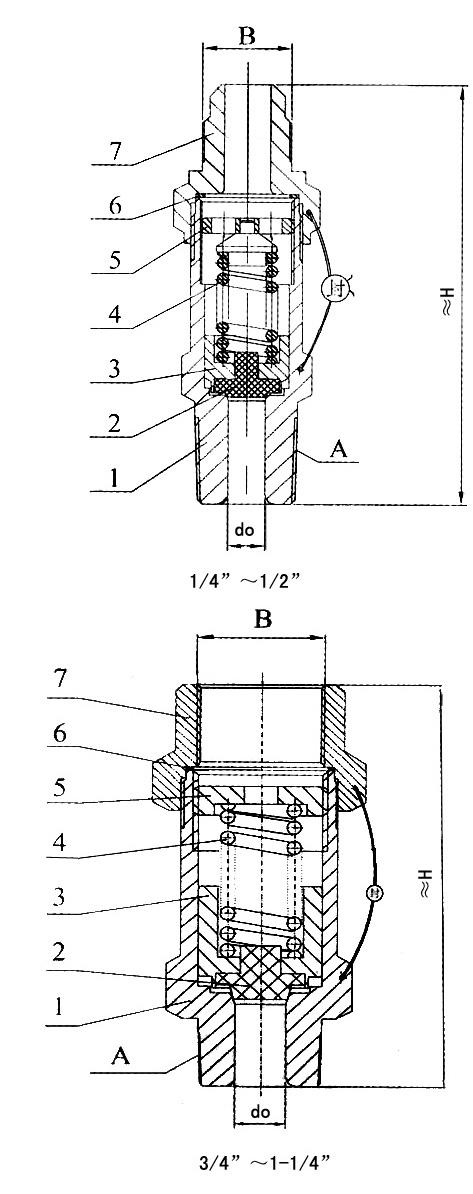

【結構圖片】SFA-22C300T8空調機組專用
