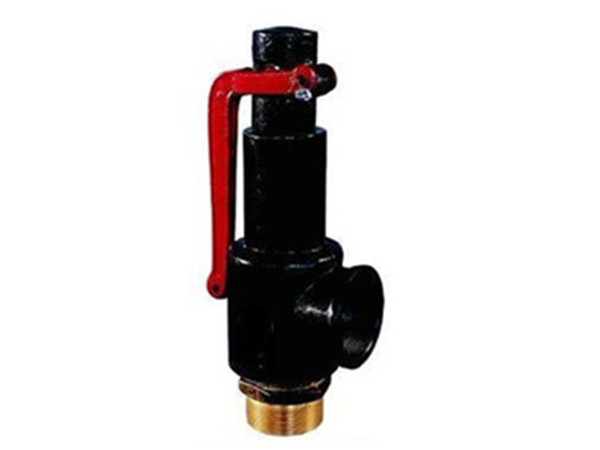

彈簧式安全閥A27W-10T
2016-07-26
A27W-10T彈簧式安全閥適用于公稱壓力1MPa范圍以內,工作溫度≤200°C，介質為空氣，蒸汽或水的壓力容器，工業設備和管道上，作為防止超壓的一種保護裝置。
產品解析圖：
【 A27W-10T彈簧式安全閥壓力單位MPa】
| 公稱壓力PN | 1 |
| 強度試驗壓力 P s | 1.5 |
| 密封試驗壓力 | 0.1~0.2 >0.2 ~0.3 |
| >0.3~0.7 >0.7 ~ 1.0 | |
| 使用介質 | 空氣、蒸汽、水 |
| 使用溫度°C | ≤200 |
| 開啟高度ｈ | ≥1/20do |
【 A27W-10T彈簧式安全閥主要零件材料】
| 零件名稱 | 材料 | 零件名稱 | 材料 |
| 閥蓋，保護罩 | KT30-6 | 彈簧 | 60SMn |
| 閥體，閥瓣，閥桿 | ZHMn58-2-2 | 拉手 | A3或KT30-6 |
| 調節螺套，鎖緊螺母 | 黃銅 |

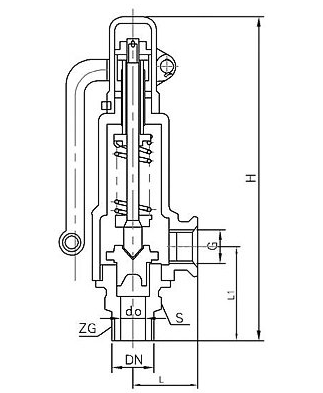

【 A27W-10T彈簧式安全閥要結構尺寸 單位：mm】
|
公稱通徑 DN |
R | do | S | H= | L1 | L | G |
重量 Kg |
| 15 | 1/2" | 16 | 30 | 176 | 54 | 35 | 1/2" | 1 |
| 20 | 3/4" | 20 | 34 | 189 | 59 | 37 | 3/4" | 1.2 |
| 25 | 1" | 25 | 40 | 221 | 70 | 42 | 1" | 1.7 |
| 32 | 11/4" | 31 | 48 | 247 | 83 | 45 | 11/4" | 2.1 |
| 40 | 11/2" | 37 | 56 | 269 | 89 | 55 | 11/2" | 3 |
| 50 | 2" | 48 | 66 | 305 | 104 | 67 | 2" | 4.7 |
| 65 | 21/2" | 62 | 86 | 362 | 116 | 76 | 21/2" | 9 |
| 80 | 3" | 73 | 98 | 383 | 125 | 84 | 3" | 11.5 |
