彈簧式安全閥A28W

2016-07-26

彈簧式安全閥A28W-16T產品概述：
　　彈簧式安全閥A28W-16T使用于公稱壓力1.6MPa,工作溫度≤200°C，介質為空氣的壓力容器，工業設備和管道上，作為防止超壓的一種保護裝置。
彈簧式安全閥A28W-16T使用范圍：
　　1、天然氣、石油氣、蒸氣、空氣、鍋爐壓力容器、氣體、液體、輸油氣管、燃?xì)夤芫W(wǎng)等行業。為了確保在各種流體中能夠切實地實地運作。請調定好壓力后。再使用。
彈簧式安全閥A28W-16T工作原理：
　　安全閥在管道或容器上，當未工作時或未達到所規定的工作壓力時，依靠彈簧的壓力將閥瓣壓在閥座上使其保持密封，當工作壓力超過規定壓力時，閥瓣即自動開啟，排出介質，使壓力不再繼續升高，保證使用安全。
。
彈簧式安全閥A28W-16T注意事項：
　　彈簧式安全閥A28W-16T裝在管道容器上后，壓力若未能達到使用要求時（壓力過高或過低）可卸去閥帽，扳動調節螺絲（順時針?lè)较蛐D(zhuǎn)則壓力提高）待達到使用要求后，緊固鎖緊螺母，裝上閥帽，進行封印。對安全閥無校驗條件的單位，請由當?shù)劐仚z所校驗，或與公司聯系。本閥門使用前，須經熟知閥門性能的技術人員進行簽定后才能使用。安裝后定期進行檢修。
技術參數：(壓力單位MPa)彈簧式安全閥A28W-16T
公稱通徑：DN10～DN600、1/2″～25″
公稱壓力：PN1.0～32MPa 美標：150Lb～2500Lb
適用溫度：≤-196℃～580℃
設計制造：GB/T12243、APl 520
法蘭連接：JB/T79-94、JB/T2769-92、GB/T9113-2000、ANSI Bl6．5a
結構長度：JB/T2203、APl 526
閥門檢驗與試驗：GB12242、APl 527
彈簧式安全閥A28W-16T整定壓力分級：

公稱壓力	A28W-16T-16/25/40/64/100整定壓力(MPa)
1.6	>0.1-0.16	>0.16-0.25	>0.25-0.4	>0.4-0.6	>0.6-0.8	>0.8-1.0	>1.0-1.3	>1.3-1.6
2.5	>1.3-1.6	>1.6-2.0	>2.0-2.5	"	"	"	"	"
4.0	>1.3-1.6	>1.6--2.0	>2.0-2.5	>2.5-3.2	>3.2-4.0	"	"	"
6.4	>2.5-3.2	>3.2-4.0	>4.0-5.0	>5.0-6.4	"	"	"	"
10.0	>3.2-4.0	>4.0-5.0	>5.0-6.4	>6.4-8.0	>8.0-10.0	"	"	"
16.0	>8.0-10.0	>10-13	>13-16	"	"	"	"	"
32.0	>13-16	>16-19	>19-22	>22-25	>25-29	>29-32	"	"

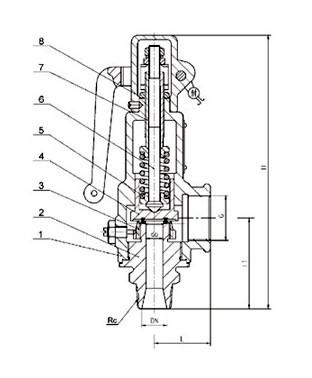

彈簧式安全閥A28W-16T主要零件材料：

NO	零件名	A28W-16T-16/25/40/64/100 C 材料	A28W-16T-16/25/40/64/100 P 材料	A28W-16T-16/25/40/64/100 R材料
1	閥體	WCB	ZG1Cr18Ni9Ti	CF8M
2	閥座	2Cr13	1Cr18Ni9Ti	316
3	調節圈	ZG2Cr13	ZG1Cr18Ni9Ti	0Cr18Ni12Mo2Ti
4	反沖盤	ZG2Cr13	ZG1Cr18Ni9Ti	316
5	閥瓣	2Cr13	1Cr18Ni9Ti	316
6	導向套	2Cr13	1Cr18Ni9Ti	0Cr18Ni12Mo2Ti
7	閥蓋	ZG230-450	ZG230-450	ZG230-450
8	彈簧	50CrVA	50CrVA包覆氟塑料	50CrVA包覆氟塑料
9	閥桿	2Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
10	扳手	ZG200-400	ZG200-400	ZG200-400
11	調整螺桿	45	2Cr13	2Cr13
12	保護	ZG200-400	ZG200-400	316
	密封面材料	堆焊Co基硬質合金

公稱通徑DN	R	do	H	H1	L	D	重量 Kg
15	1/2"	13.5	138	12.5	30	45	0.5
20	3/4"	13.5	138	12.5	30	45	0.7
25	1"	18	180	17	36	56	1.0
32	11/4"	18	175	26		60	2.5
40	11/2"	21	175	27		78	3.7
