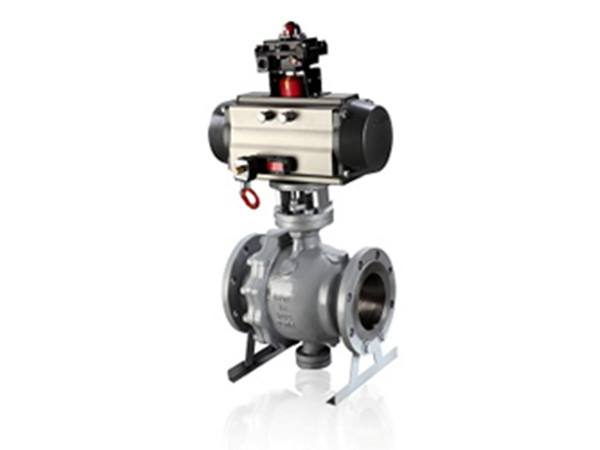

Q647型氣動固定式球閥

2016-07-26

詳細介紹

產品特點：Q647型氣動固定式球閥是新一代高性能球閥，適用于長輸管線和一般工業管線，其強度、安全性、耐惡劣環境性等在設計時進行了特殊考慮，適用于各種腐蝕性和非腐蝕性介質。

Q647氣動固定式球閥 特點及用途
　　Q647型氣動固定式球閥是新一代高性能球閥，適用于長輸管線和一般工業管線，其強度、安全性、耐惡劣環境性等在設計時進行了特殊考慮，適用于各種腐蝕性和非腐蝕性介質。它與浮動球閥相比，工作時，閥前流體壓力在球體上產生的作用力全部傳遞給軸承，不會使球體向閥座移動，因而閥座不會承受過大的壓力，所有固定式球閥的轉矩小、閥座變形小，密封性能穩定、使用壽命長，適用于高壓、大口徑管道場合。先進的彈簧預閥座組件，具有自緊特性，實現上游密封。每閥有兩個閥座，每個方向都能密封，因而安裝沒有流向限制，是雙向。本閥有二塊式和三塊式兩種閥體結構，中法蘭用螺栓連接，密封采用增強聚四氟乙烯鑲?cè)氩讳P鋼圈內，鋼圈后部設有彈簧保證閥座緊貼球體，保持密封。上下閥桿均設有PTFE軸承，減少磨擦，操作省力，小軸底部沒有調整片，保證球與密封圈的接處位置。采用全通徑的結構使閥門流量孔徑與管線內徑一致，以便管線清掃。
■性能規范

公稱通徑DN(mm)		50-200
公稱壓力PN(MPa)		1.6		2.5		4.0
公稱壓力 (MPa)	強度試驗	2.4		3.75		6.4
	密封試驗	1.8		2.75		4.4
材料\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\材料代號		C	P		R
主要零件	閥體	WCB	ZG1Cr18Ni9Ti		ZG1Cr18Ni12Mo2Ti
	球板	2Cr13	1Cr18Ni9Ti		1Cr18Ni12Mo2Ti
	閥桿	2Cr13	1Cr18Ni9Ti		1Cr18Ni12Mo2Ti
	密封圈	增強聚四氟乙烯對位聚苯
	填料	聚四氟乙烯、柔性石墨
適用工況	適用介質	水、蒸汽、油品	硝酸類		醋酸類
	適用溫度	-28℃～300℃
執行器	型號	GT或AW系列
	氣源壓力	0.3-0.7MPa
執行標準		設計制造	結構長度	法蘭尺寸	壓力溫度		試驗檢驗
		GBT/12237	GB12221	GB9113	GB9131		GB13927

■安裝尺寸表

公稱通徑 DN(mm)	尺寸															執行器型號 (僅供參考)
	1.6MPa					2.5MPa					4.0MPa					執行器型號 (僅供參考)
	L	D	D1	B	Z-ΦD	L	D	D1	B	Z-ΦD	L	D	D1	B	Z-ΦD	1.6、2.5MPa	4.0MPa
50	203	160	125	16	4-18	216	160	125	20	4-18	216	160	125	20	4-18	GTD-80	GTD-100
65	222	180	146	18	4-18	241	180	145	22	8-18	241	180	145	22	8-18	GTD-100	GTD-100
80	241	195	160	20	8-18	283	195	160	22	8-18	283	195	160	22	8-18	GTD-100	GTD-115
100	305	215	180	20	8-18	305	230	190	24	8-23	305	230	190	24	8-23	GTD-115	GTD-125
125	356	245	210	22	8-18	381	270	220	28	8-25	381	270	220	28	8-25	GTD-160	AW13
150	394	280	240	24	8-23	403	300	250	30	8-25	403	300	250	30	8-25	GTD-90	AW13
200	457	335	295	26	12-23	502	360	310	34	12-25	502	375	320	38	12-30	AW17	AW17
250	533	405	355	30	12-25	586	425	370	36	12-30						AW17	AW20
300	610	460	410	30	12-25	648	485	430	40	16-30						AW20	AW20
350	686	520	470	34	16-25	762	550	490	44	16-34						AW20	AW28
400	762	580	525	36	16-30	838	610	550	48	16-34						AW28	AW28
450	864	640	585	40	20-30	914	660	600	50	20-34						AW28	AW35
500	914	705	650	44	20-34	991	730	660	52	20-41						AW28	AW35
