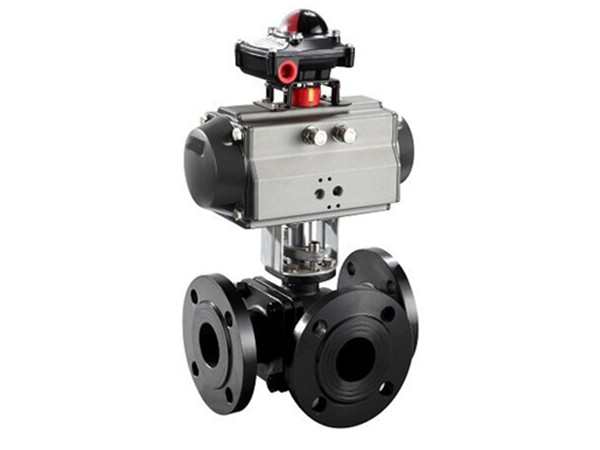

Q644/45F氣動三通球閥
2016-07-25
詳細介紹
Q644/645F氣動法蘭三通球閥詳細資料?。?/strong>
氣動法蘭三通球閥PNEUMATIC THREE-WAYFLANGED BALL VALVE
Q644/645F氣動法蘭三通球閥結構特點及用途
1、結構緊湊、啟閉迅速、流道暢通、流體阻力小。
2、密封性能好：利用四面閥座材料聚四氟乙烯彈性變形實現無泄漏密封。
3、一閥多用：任一通口可用作入口而無泄漏，三通既可制成L型通口，也可制成T型通口。
4，維修方便：在系統卸壓后，無需拆下整個閥體就可進行檢查和維修。
5、泛適用于供水、石化、冶金、礦山、輕紡、能源、造紙、食品、鋼鐵等管路系統中對介質流向進行切換以及對介質的分流或混合流體。
Q644/645F氣動法蘭三通球閥執行標準
I 設計和制造：GB／T12237-1989； APl608。
2．檢驗和試驗：GB／T13927-1992； APl 598。
3 法蘭連接：JB／T79]一2-1994； ASME／ANSI B165。

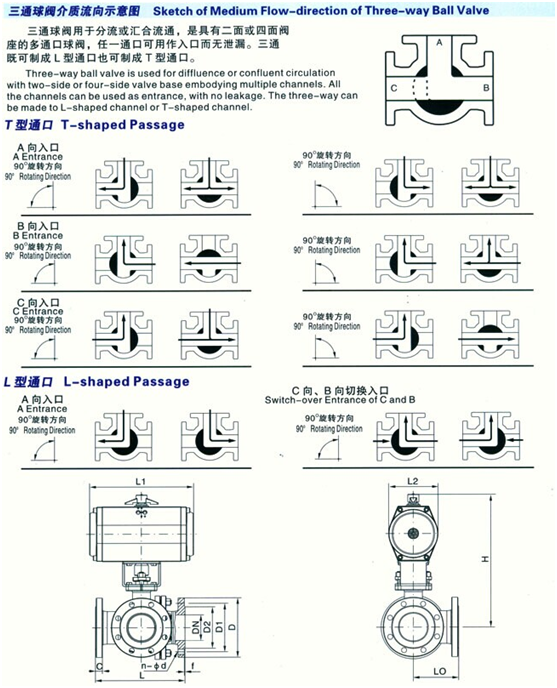

4 結構長度：JD-2002Q644/645F氣動法蘭三通球閥介質流向示意圖 Sketch of Medium Flow-direction of Three-way Ball Valve
法蘭三通球閥用于分流或匯合流通，是具有二面或四面閥座的多通口球閥，任一通口可用作入口而無泄漏。三通即可制成L型通口也可制成T型通口。L型三通球閥適用于介質流向的切換，能使相互垂直的兩個通道連通：T型三通球閥適用于介質的分流、合流或流向切換，T型孔道可以使三個通道互相連通或使其中兩個通道連通，三通球閥一般采用兩個閥座結構，亦可根據用戶要求采用四閥座結構。
主要外形及連接法蘭尺寸 Q64(4、5)(F、N、P)-16
| 通徑 | 外形尺寸 | 連接法蘭尺寸 | 執行器型號 | ||||||||||
| mm | in | L | L0 | L1 | L2 | H | D | D1 | D2 | C | f | n-φd | |
| 15 | 1/2 | 150 | 75 | 140/178 | 62/75 | 185/191 | 95 | 65 | 46 | 14 | 2 | 4-φ14 | GTD52/GTE65 |
| 20 | 3/4 | 150 | 75 | 164/214 | 75/91 | 197/225 | 105 | 75 | 56 | 16 | 2 | 4-φ14 | GTD65/GTE80 |
| 25 | 1 | 180 | 90 | 164/214 | 75/91 | 199/227 | 115 | 85 | 65 | 16 | 2 | 4-φ14 | GTD65/GTE80 |
| 32 | 11/4 | 200 | 100 | 190/295 | 91/112 | 240/266 | 140 | 100 | 76 | 18 | 3 | 4-φ18 | GTD80/GTE100 |
| 40 | 11/2 | 220 | 110 | 210/295 | 101/112 | 255/271 | 150 | 110 | 84 | 18 | 3 | 4-φ18 | GTD90/GTE100 |
| 50 | 2 | 240 | 120 | 247/340 | 112/127 | 286/307 | 165 | 125 | 99 | 20 | 3 | 4-φ18 | GTD100/GTE115 |
| 65 | 21/2 | 260 | 130 | 276/398 | 127/139 | 330/335 | 185 | 145 | 118 | 20 | 3 | 4-φ18 | GTD115/GTE125 |
| 80 | 3 | 280 | 140 | 308/438 | 139/159 | 349/383 | 200 | 160 | 132 | 20 | 3 | 8-φ18 | GTD125/GTE145 |
| 100 | 4 | 320 | 160 | 348/562 | 159/206 | 421/487 | 220 | 180 | 156 | 22 | 3 | 8-φ18 | GTD145/GTE190 |
| 125 | 5 | 380 | 190 | 432/724 | 176/228 | 485/557 | 250 | 210 | 184 | 22 | 3 | 8-φ18 | GTD160/GTE210 |
| 150 | 6 | 440 | 220 | 524/928 | 228/275 | 582/629 | 285 | 240 | 211 | 24 | 3 | 8-φ22 | GTD210/GTE255 |
| 200 | 8 | 550 | 275 | 648/1033 | 275/324 | 702/750 | 340 | 295 | 266 | 24 | 3 | 12-φ22 | GTD255/GTE300 |
| 通徑 | 外形尺寸 | 連接法蘭尺寸 | 執行器型號 | ||||||||||
| mm | in | L | L0 | L1 | L2 | H | D | D1 | D2 | C | f | n-φd | |
| 15 | 1/2 | 150 | 75 | 164/214 | 75/91 | 191/219 | 95 | 65 | 46 | 14 | 2 | 4-φ14 | GTD65/GTE80 |
| 20 | 3/4 | 150 | 75 | 164/214 | 75/91 | 197/225 | 105 | 75 | 56 | 16 | 2 | 4-φ14 | GTD65/GTE80 |
| 25 | 1 | 180 | 90 | 190/246 | 91/101 | 227/237 | 115 | 85 | 65 | 16 | 3 | 4-φ14 | GTD80/GTE90 |
| 32 | 11/4 | 200 | 100 | 210/295 | 101/112 | 256/266 | 140 | 100 | 76 | 18 | 3 | 4-φ18 | GTD90/GTE100 |
| 40 | 11/2 | 220 | 110 | 247/340 | 112/127 | 271/292 | 150 | 110 | 84 | 18 | 3 | 4-φ18 | GTD100/GTE115 |
| 50 | 2 | 240 | 120 | 276/398 | 127/139 | 307/312 | 165 | 125 | 99 | 20 | 3 | 4-φ18 | GTD115/GTE125 |
| 65 | 21/2 | 260 | 130 | 308/438 | 139/159 | 335/370 | 185 | 145 | 118 | 22 | 3 | 4-φ18 | GTD125/GTE145 |
| 80 | 3 | 280 | 140 | 348/478 | 159/176 | 383/400 | 200 | 160 | 132 | 24 | 3 | 8-φ18 | GTD145/GTE160 |
| 100 | 4 | 320 | 160 | 378/724 | 176/228 | 438/510 | 235 | 190 | 156 | 24 | 3 | 8-φ22 | GTD160/GTE210 |
| 125 | 5 | 380 | 190 | 524/928 | 228/275 | 557/604 | 270 | 220 | 184 | 26 | 3 | 8-φ26 | GTD210/GTE255 |
| 150 | 6 | 440 | 220 | 648/1033 | 275/324 | 629/677 | 300 | 250 | 211 | 28 | 3 | 8-φ26 | GTD255/GTE300 |
| 200 | 8 | 550 | 275 | 715/1129 | 324/380 | 750/808 | 360 | 310 | 274 | 30 | 3 | 12-φ26 | GTD300/GTE350 |
