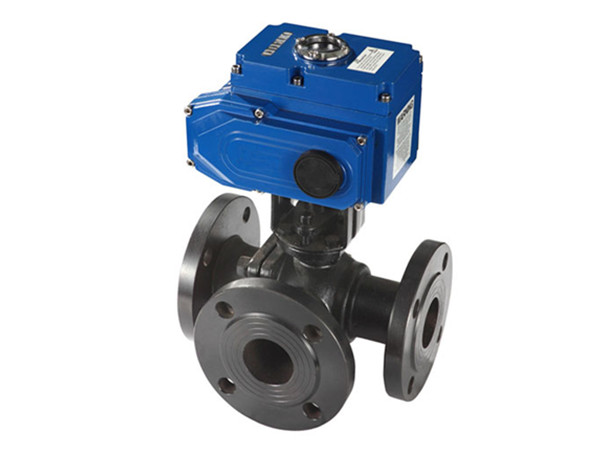

Q944/5F電動三通球閥
2016-07-25
詳細介紹
電動三通法蘭球閥產品詳情
Q944/5F電動三通球閥可為L形和T形，L形(Q944F)三通球閥用于介質流向的切換，能使相互垂直的兩個通道連接；T形(Q945F)三通球閥用于介質分流、合流及流向切換。T形三通可以使三個通道相互連通或使其中的兩個通道連通。三通球閥一般采用兩閥座結構，亦可根據用戶要求采用四閥座結構。
技術參數和性能
| ODL系列電動執行機構技術參數 | 閥 體 參 數 | ||
| 電源 | AC110、220、380V/DC24、220V | 公稱通徑 | DN15～200mm |
| 輸出力矩 | 50N·M～2000N·M | 公稱壓力 | PN1.6、2.5、4.0、6.4MPa |
| 任選功能 | 開關型、觸點型、開度信號、智能型 | 閥軸材質 | 不銹鋼 |
| 動作范圍 | 0～90°±5° | 閥體材質 | 球墨鑄鐵、碳鋼、304/316/316L不銹鋼 |
| 動作時間 | 15秒/30秒/60秒 | 球體材質 | 304/316/316L不銹鋼 |
| 環境溫度 | -30°～60° | 閥座密封 | PTFE、PPL、金屬密封 |
| 手動操作 | 附帶手柄操作 | 溫 度 | PTFE≤180℃、PPL≤350℃、金屬密封≤450℃ |
| 限 位 | 電氣、機械二重限位 | 適用介質 | 水、石油、硝酸類、醋酸類、粘性流體、漿料、強氧化性介質等 |
| 防護等級 | IP-67(防爆外殼:Exd Ⅱ BT4 IP67可選) | ||
| 輸入信號 | 0-10，1-5VDC/4-20mA(智能型) | 特 點 | 連線簡單、流向切換、阻力小、動作穩定 |
| 公稱通徑DN | L | L1 | H | D | D1 | 額定功率 | 額定電流 |
| 壓力 | 1.6/2.5 | 1.6/2.5 | 1.6/2.5 | 1.6/2.5 | 1.6/2.5 | ||
| 15 | 150 | 155 | 256 | 95 | 65 | 15W | 0.2A |
| 20 | 160 | 155 | 260 | 105 | 75 | 15W | 0.2A |
| 25 | 180 | 155 | 266 | 115 | 86 | 15W | 0.2A |
| 32 | 200 | 155 | 270 | 140 | 100 | 15W | 0.2A |
| 40 | 220 | 208 | 312 | 150 | 110 | 25W | 0.5A |
| 50 | 240 | 208 | 325 | 165 | 125 | 25W | 0.5A |
| 65 | 260 | 208 | 336 | 185 | 145 | 25W | 0.5A |
| 80 | 280 | 256 | 365 | 200 | 160 | 50W | 0.8A |
| 100 | 320 | 256 | 400 | 215/230 | 180/190 | 90W | 1.0A |
| 125 | 380 | 256 | 420 | 245/270 | 210/220 | 90W | 1.0A |
| 150 | 440 | 288 | 440 | 280/300 | 240/250 | 120W | 1.2A |
| 200 | 550 | 288 | 470 | 335/360 | 295/310 | 150W | 1.2A |
訂貨說明
1、電源電壓：DC24V、DC220V、AC110V、AC220V、AC380V
2、介質類型、溫度、壓力
3、控制類型：開關型、無源觸點型、閥位信號反饋型、智能調節型
4、智能調節型：輸入信號4-20mA，1-5V，0-10V；輸出信號:4-20mA，
