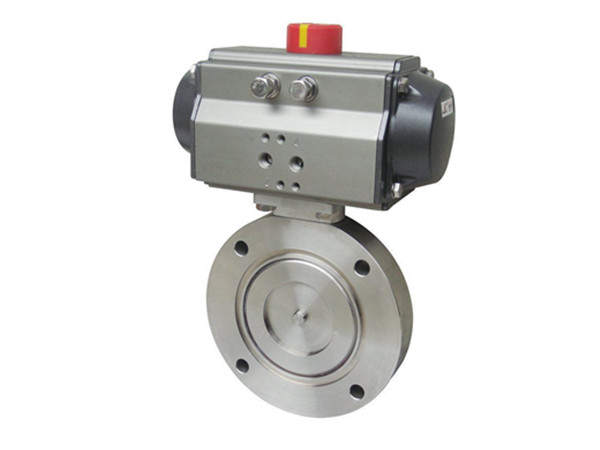

GIQ氣動高真空蝶閥

2016-07-25

詳細介紹

產品特點：GIQ氣動高真空蝶閥中線型設計小型輕便，容易拆裝及維修，并可在任意位置安裝，氣動執行器連接尺寸符合ISO5211標準，流體范圍：氣體，液體，半流體，固體粉沫等
用途和使用范圍：
GIQ系列氣動真空蝶閥是在1.3×10^-5～3×10⁵Pa的真空系統中用來開啟或隔斷氣流的閥門。

GIQ系列氣動真空蝶閥主要性能：
● 漏率：≤1.3×10^-9Pa.M³/S；
● 適用壓力范圍：1.3×10^-5Pa～3×10⁵Pa;
● 工作溫度：氟橡膠-25℃～+150℃；
● 安裝位置：任意；
● 氣源壓力：0.4－0.6Mpa；
● 閥板兩側壓力差與閥門開、關無關；
● 壽命：≥10000次。

原理：
　　以電磁換向閥控制氣動執行機構，使閥桿轉動90°達到開關目的。
特點:

● 氣缸采用1/4旋轉式氣缸，角度可調 1°～5°。

主要零件材料：
體、桿、板　　　不銹鋼、碳鋼鍍鎳；
密封件　　　　　氟橡膠、氟橡膠
外形連接尺寸

型號	DN	D	D0	B	N	C	H	L	E
GIQ-32	32	90	70	22	4	9	187	158	58
GIQ-40	40	100	80	22	4	9	197	158	58
GIQ-50	50	110	90	22	4	9	207	158	58
GIQ-63	63	130	110	28	4	9	227	158	58
GIQ-80	80	145	125	28	8	9	242	158	58
GIQ-100	100	165	145	28	8	9	262	158	58
GIQ-125	125	200	175	34	8	11	323	172	70
GIQ-160	150	225	200	34	8	11	348	172	70
GIQ-200	200	285	260	40	12	11	450	197	97
GIQ-250	250	335	310	45	12	11	525	248	117
GIQ-320	300	425	395	50	12	14	622	248	117
GIQ-400	400	510	480	60	16	14	733	295	138
GIQ-500	500	610	580	70	16	14	900	360	159
GIQ-600	600	750	720	80	20	14	980	370	174
GIQ-800	800	920	890	100	24	14	1220	410	240
GIQ-1000	1000	1120	1090	120	32	14	1594	580	300
GIQ-1250	1250	1440	1404	150	36	19	2050	736	390

真空標準：JB919

型號	DN	D	D0	B	N	C	H	L	E
GIQ-32	32	78	64	22	4	7	175	134	58
GIQ-40	40	85	70	22	4	7	183	147	58
GIQ-50	50	110	90	22	4	9	207	170	58
GIQ-63	63	125	105	28	4	9	222	187	58
GIQ-80	80	145	125	28	4	9	243	212	58
GIQ-100	100	170	145	28	4	12	268	244	58
GIQ-125	125	195	170	34	4	12	318	280	70
GIQ-150	150	220	195	34	8	12	343	317	70
GIQ-200	200	275	250	40	8	12	440	396	97
GIQ-250	250	330	300	45	8	14	520	467	117
GIQ-300	300	380	350	50	8	14	570	546	117
GIQ-400	400	500	465	60	8	18	720	695	138
GIQ-500	500	600	565	70	12	18	890	360	159
GIQ-600	600	710	670	80	12	20	960	370	174
GIQ-800	800	920	880	100	20	21	1220	410	240
GIQ-1000	1000	1140	1090	120	24	23	1604	580	300
