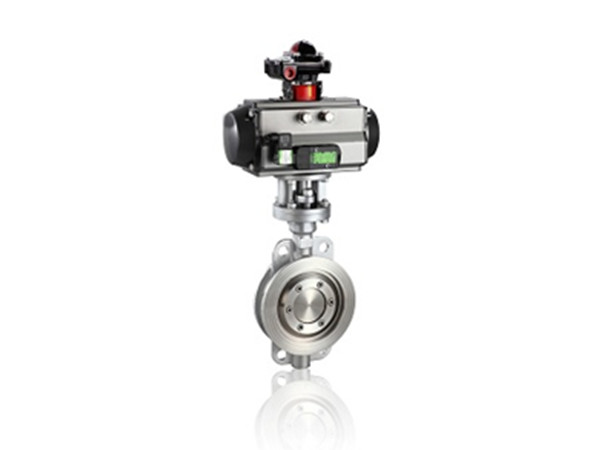

金屬硬密封氣動蝶閥

2016-07-25

產品特點：金屬硬密封氣動蝶閥，閥體采用了三偏心多層次金屬密封結構，精密的閥板密封面經拋光處理后與三維偏心密封面有機結合，具有耐高低溫、高壓、允許介質中有微小顆粒、使用壽命長等特點。被廣泛運用于、冶金、化工、石油、可燃?xì)怏w、給排水等行業。
D673H氣動三偏心對夾蝶閥的詳細資料：

D673H金屬硬密封氣動蝶閥產品概述 　 金屬硬密封氣動蝶閥，閥體采用了三偏心多層次金屬密封結構，精密的閥板密封面經拋光處理后與三維偏心密封面有機結合，具有耐高低溫、高壓、允許介質中有微小顆粒、使用壽命長等特點。被廣泛運用于、冶金、化工、石油、可燃?xì)怏w、給排水等行業。 　 ※　采用三偏心結構，閥板與閥座幾乎沒有摩擦 　 ※　閥體密封面采用堆焊鉆基硬質合金，具有耐摩擦得特點 　 ※　閥板密封面為硬質層疊式金屬片，具有金屬硬密封和彈性密封的雙重優點 　 ※　密封不受介質高、低溫的影響 　 ※　四大系列連接方式可適用于所有的末端連接 技術規范 設計依據 GB標準 ANSI標準 設計標準 GB/12237 ANSIB16.34 結構長度 對夾連接 GB/12221 ANSIB16.10 連接法蘭尺寸 GB/9113、JB/T79 ANSIB16.5 試驗和檢驗 JB/T9002 API598 ※注：系列蝶閥結構長度及連接法蘭尺寸可根據用戶要求設計制造。 主要零件材質表 序號 零件名稱 材質 C D R 1 內六角螺絲 1Cr18Ni9Ti 1Cr18NI9Ti 1Cr18Ni12Mo2Ti 2 閥蓋 WCB 1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti 3 墊片 不銹鋼+柔性石墨 不銹鋼+柔性石墨 不銹鋼+柔性石墨 4 閥座 1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti 5 墊片 不銹鋼 +柔性石墨 不銹鋼+柔性石墨 不銹鋼+柔性石墨 6 蝶板 WCB ZG1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti 7 園柱銷 45 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti 8 下蓋 WCB ZG1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti 9 墊片 不銹鋼+柔性石墨 不銹鋼+柔性石墨 不銹鋼+柔性石墨 10 襯套 PTFE+不銹鋼 PTFE+不銹鋼 PTFE+不銹鋼 11 閥體 WCB ZG1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti 12 閥桿 1Cr13 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti 13 支架 WCB WCB WCB 14 鍵 45 45 45 15 襯套 PTFE+不銹鋼 PTFE+不銹鋼 PTFE+不銹鋼 16 填料 柔性石墨 柔性石墨 柔性石墨 17 壓蓋 WCB ZG1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti 18 氣動執行器 19 位置指示器 塑料 塑料 塑料 ※注：系列蝶閥主要零部件及密封圈的材質可根據實際工況條件或用戶特殊要求設計選用。 主要外形及連接尺寸 公稱通徑 外形尺寸 連接尺寸 執行器型號 * L L1 L2 H H1 D D1 n-φd 50 43 164214 75/91 277/205 65 165 125 4-φ18 GTD65/GTE80 65 46 164/214 75/91 287/315 75 185 145 4-φ18 GTD65/GTE80 80 46 190/246 91/101 365/375 85 200 160 8-φ18 GTD80/GTE90 100 52 210/295 101/112 420/436 130 220 180 8-φ18 GTD90/GTE100 125 56 247/398 112/139 436/462 175 250 210 8-φ18 GTD100/GTE125 150 56 308/478 139/176 466/543 190 285 240 8-φ22 GTD125/GTE160 200 60 378/724 176/228 593/665 215 340 295 12-φ22 GTD160/GTE210 250 68 432/928 206/275 682/752 265 405 355 12-φ26 GTD190/GTE255 300 78 524/928 228/275 725/772 305 460 410 12-φ26 GTD210/GTE255 350 78 648/1033 275/324 832/880 340 520 470 16-φ26 GTD255/GTE300 400 102 648/1129 275/380 862/968 360 580 525 16-φ30 GTD255/GTE350 450 114 715/1845 324/527 945/1005 400 640 585 20-φ30 GTD300/AW28S 500 127 795/1845 380/527 1058/1060 430 715 650 20-φ33 GTD350/AW28S 600 154 795/2605 380/545 1108/1195 490 840 770 20-φ36 GTD350/AW35S 700 165 1380/2605 527/545 1170/1255 555 910 840 24-φ36 AW28/AW35S 800 190 1860/2605 545/545 1325/1365 620 1025 950 24-φ39 AW35/AW40S 注：數據 XXX，XXX分別是氣動執行器雙作用式/單作用式(彈簧復位)。 *根據不同的閥門扭矩、使用介質選配，不同的執行器型號．其相關尺寸隨之變化。 GT系列氣動執行器可配至DN600，AW系列氣動執行器可配蝶閥至DN200～1600。 主要外形及連接尺寸 D673(H、Y、F)-25(2.5Mpa) 公稱通徑 DN 外形尺寸 連接尺寸 執行器型號 * L L1 L2 H H1 D D1 n-φd 50 43 164/214 75/91 277/305 65 165 125 4-φ18 GTD65/GTE80 65 46 164/214 75/91 287/325 75 185 145 8-φ18 GTD65/GTE90 80 46 190/295 91/112 365/391 85 200 160 8-φ18 GTD80/GTE100 100 52 210/340 101/127 420/457 130 235 190 8-φ22 GTD90/GTE115 125 56 247/395 112/139 436/462 175 270 220 8-φ26 GTD100/GTE125 150 56 308/438 139/176 466/543 190 300 250 8-φ26 GTD125/GTE160 200 60 378/724 176/228 593/665 215 360 310 12-φ26 GTD160/GTE210 250 68 432/928 206/275 682/752 265 425 370 12-φ30 GTD190/GTE255 300 78 524/1033 228/324 702/820 305 485 430 16-φ30 GTD210/GTE300 350 78 648/1129 275/380 832/938 340 555 490 16-φ33 GTD255/GTE350 400 102 715/1129 324/380 910/968 360 620 550 16-φ36 GTD300/GTE350 450 114 795/184 380/527 1005/1010 400 670 640 20-φ36 GTD350/AW28S 500 127 795/1845 280/527 1058/1065 430 730 660 20-φ36 GTD350/AW28S 600 154 1380/2605 507/545 1110/1195 490 845 770 20-φ39 Aw28/AW35S 700 165 1860/2605 545/545 1255/1295 555 960 875 24-φ42 Aw35/AW40S 800 190 1860/2605 545/545 1325/1365 620 1085 990 24-φ48 AW35/AW40S 主要外形及連接尺寸 D673(H、Y、F)-40(4.0MPpa) 公稱通徑 DN 外形尺寸 連接尺寸 執行器型號 * L L1 L2 H H1 D D1 n-φd 50 43 164/214 75/91 277/305 65 165 125 4-φ18 GTD65/GTE80 65 46 190/295 91/112 310/341 75 185 145 8-φ18 GTD80/GTE100 80 46 210/340 106/127 375/412 85 200 160 8-φ18 GTD90/GTE115 100 52 247/398 139/176 436/462 130 235 190 8-φ22 GTD100/GTE125 125 56 308/478 176/228 462/513 175 270 220 8-φ26 GTD125/GTE160 150 56 378/724 228/324 543/615 190 300 250 8-φ26 GTD160/GTE210 200 60 524/1030 275/380 665/760 215 375 320 12-φ30 GTD210/GTE300 250 68 648/1129 324/460 752/858 265 450 385 12-φ33 GTD255/GTE350 300 78 715/1845 380/460 820/880 305 515 450 16-φ33 GTD300/AW28S 350 78 795/1845 460/545 938/940 340 580
