D643H法蘭式氣動硬密封蝶閥

2016-07-25

詳細介紹

產品特點：D643H法蘭式氣動硬密封蝶閥廣泛適用于電站供熱系統和催化裂化主風機道管系統和鋼鐵、冶金、化工等工業系統以及環保、水處理、高層建筑給水排水管路上作切斷或調節流量作用。

D643H法蘭式氣動硬密封蝶閥產品詳情

D643H法蘭式氣動硬密封蝶閥廣泛適用于電站供熱系統和催化裂化主風機道管系統和鋼鐵、冶金、化工等工業系統以及環保、水處理、高層建筑給水排水管路上作切斷或調節流量作用.
技術范圍 Technical specification

設計依據 Design reference		GB標準	ANSI標準
設計標準 Design standrd		GB/12237	ANSI B16.34
結構長度 Face To face	對夾連接 Wafer connecting	GB/12221	ANSI B16.10
連接法蘭尺寸 Connecting Flange Size		GB/9113、JB/T79	ANSI B16.5
試驗和檢驗 Test＆inspection		JB/T9002	API598

注：系列蝶閥結構長度及連接法蘭尺寸可根據用戶要求設計制造。
Note:The structural length and connecting flange size of butterfly valve
serles can be designed and manufactured as perusersrequirements.

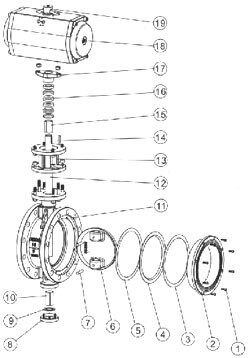

主要零件材質表 Form of Major Parts Materials

序號 NO	零件名稱 Accessory name	材質 Material
序號 NO	零件名稱 Accessory name	C	P	R
1	內六角螺絲 Mild Sleel Hex Socket Screw	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
2	閥蓋 Cover	WCB	1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
3	墊片 Gasket	不銹鋼+柔性石墨 Stainless Steel+Graphite
4	閥座 Seat	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
5	墊片 Gasket	不銹鋼+柔性石墨 Stainless Steel+Graphite
6	蝶板 Butterfly Plate	WCB	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
7	圓柱削 Straight Pin	45	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
8	下蓋 Bottom Cover	WCB	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
9	墊片 Gasket	不銹鋼+柔性石墨 Stainless Steel+Graphite
10	襯套 Bushing	PTFE+不銹鋼 PTFE+Stainless Steel
11	閥體 Body	WCB	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
12	閥桿 Stem	1Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
13	支架 Yoke	WCB
14	鍵 Key	45
15	襯套 Bushing	PTFE+不銹鋼 PTFE+Stainless Steel
16	填料 Packing	柔性石墨 Graphite
17	壓蓋 Gland	WCB	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
18	位置指示器 Location lndicator	塑料 Plactic

氣動法蘭式硬密封蝶閥 D643-PN16、25、40，CLASS150、300

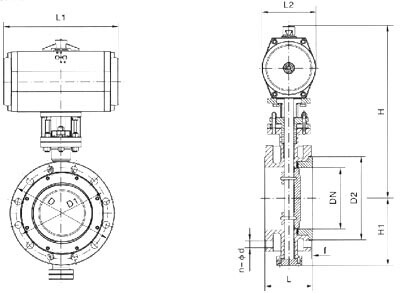

主要外形及連接尺寸 D643-16<1.6Mpa>Mani Outline and Connecting Flange Size

DN	外形尺寸 Outline Size					連接尺寸 Connec ting Size					執行器型號 Actuator Model
DN	L	L1	L2	H	H1	D	D1	D2	f	n-φd	執行器型號 Actuator Model
50	108	164/214	75/91	277/205	65	165	125	99	3	4-φ18	GTD65/GTE80
65	112	164/214	75/91	287/315	75	185	145	118	3	4-φ18	GTD65/GTE80
80	114	190/246	91/101	365/375	85	200	160	132	3	8-φ18	GTD80/GTE90
100	127	210/295	101/112	420/436	130	220	180	156	3	8-φ18	GTD90/GTE100
125	140	247/398	112/139	436/462	175	250	210	184	3	8-φ18	GTD100/GTE125
150	140	308/478	139/176	466/543	190	285	240	211	3	8-φ22	GTD125/GTE160
200	152	378/724	176/228	593/665	215	340	295	266	3	12-φ22	GTD160/GTE210
250	165	432/928	206/275	682/752	265	405	355	319	3	12-φ26	GTD190/255
300	178	524/928	228/275	725/772	305	460	410	370	4	12-φ26	GTD210/GTE255
350	190	648/1033	275/324	832/880	340	520	480	429	4	16-φ26	GTD255/GTE300
400	216	648/1129	275/380	862/968	360	580	525	480	4	16-φ30	GTD255/GTE350
450	222	715/1845	324/527	945/1005	400	640	585	548	4	20-φ30	GTD300/AW28S
500	229	795/1845	380/527	1058/1060	430	715	650	609	4	20-φ33	GTD350/AW28S
600	267	795/2605	380/545	1108/1195	490	840	770	720	5	20-φ36	GTD350/AW35S
700	292	1380/2605	1170/1255	1170/1255	555	910	840	794	5	24-φ36	AW28/AW35S
800	318	1860/2605	1325/1365	1325/1365	620	1025	950	901	5	24-φ39	AW35/AW40S

注：數據XXX/XXX分別是氣動執行器雙作用式/單作用式<彈簧復位>。
　　根據不同的閥門扭矩，使用介質選配，不同的執行器型號，其相關尺寸隨之變化。
　　GT系列氣動執行器可配至DN600，AW系列氣動執行器可配蝶閥至DN200--1600。
Note:DataXXX/XXX represent respectively double-acting/single-acting type
　　　The relaive sizes are subject to change responding to different valve torques.mediums and actuator modeis.
　　　Pneumatic actuator of GT series may fit DN600 and of that of AW series may fit butterfly valves
主要外形及連接尺寸 D643-25<2.5Mpa>Mani Outline and Connecting Flange Size

DN	外形尺寸 Outline Size					連接尺寸 Connecting Size					執行器型號 Actuator Model
DN	L	L1	L2	H	H1	D	D1	D2	f	n-φd	執行器型號 Actuator Model
50	108	164/214	75/91	277/305	65	165	125	99	3	4-φ18	GTD65/GTE80
65	112	164/214	75/91	287/325	75	185	145	118	3	8-φ18	GTD65/GTE90
80	114	190/295	91/112	365/391	85	200	160	132	3	8-φ18	GTD80/GTE100
100	127	210/340	101/127	420/457	130	235	190	156	3	8-φ22	GTD90/GTE115
125	140	247/395	112/139	436/462	175	270	220	184	3	8-φ26	GTD100/GTE125
150	140	308/438	139/176	466/543	190	300	250	211	3	8-φ26	GTD125/GTE160
200	152	378/724	176/228	593/665	215	360	310	274	3	12-φ26	GTD160/GTE210
250	165	432/928	206/275	682/752	265	425	370	330	3	12-φ30	GTD190/GTE255
300	178	524/1033	228/324	702/820	305	485	430	389	4	16-φ30	GTD210/GTE300
350	190	648/1129	275/380	832/938	340	555	490	448	4	16-φ33	GTD255/GTE350
400	216	715/1129	324/380	910/968	360	620	550	503	4	16-φ36	GTD300/GTE350
450	222	795/1845	380/527	1005/1010	400	670	640	548	4	20-φ36	GTD350/AW28S
500	229	795/1845	380/527	1058/1065	430	730	660	609	4	20-φ36	GTD350/AW28S
600	267	1380/2605	507/545	1110/1195	490	845	770	770	4	20-φ39	AW28/AW35S
700	292	1860/2605	545/545	1255/1295	555	960	875	875	5	24-φ42	AW28/AW40S
800	318	1860/2605	545/545	1325/1365	1085	1085	990	990	5	24-φ48	AW35/AW40S

主要外形及連接尺寸 D643-40<4.0Mpa>Mani Outline and Connecting Flange Size

DN	外形尺寸 Outline Size					連接尺寸 Connecting Size					執行器型號 Actuator Model
DN	L	L1	L2	H	H1	D	D1	D2	f	n-φd	執行器型號 Actuator Model
50	108	164/214	75/91	277/305	65	165	125	99	3	4-φ18	GTD65/GTE80
65	112	190/295	91/112	310/341	75	185	145	118	3	8-φ18	GTD80/GTE100
80	114	210/340	106/127	375/412	85	200	160	132	3	8-φ18	GTD90/GTE115
100	127	247/398	139/176	436/462	130	235	190	156	3	8-φ22	GTD100/GTE125
125	140	308/478	176/228	462/513	175	270	220	184	3	8-φ26	GTD125/GTE160
150	140	378/724	228/324	543/615	190	300	250	211	3	8-φ26	GTD160/GTE210
200	152	524/1030	275/380	665/760	215	375	320	284	3	12-φ26	GTD210/GTE300
250	165	648/1129	324/460	752/858	265	450	385	315	3	12-φ33	GTD255/GTE350
300	178	715/1129	380/460	820/880	305	515	450	409	4	16-φ33	GTD300/AW28S
350	190	795/1845	460/545	938/940	340	580	610	465	4	16-φ36	GTD350/AW28S
400	216	715/1129	380/527	970/1055	360	660	585	535	4	16-φ39	AW28/AW35S
450	222	1380/2605	545/545	1005/1090	400	685	610	560	4	20-φ39	AW28/AW35S
500	229	1860/2605	545/545	1145/1185	430	755	670	615	4	20-φ42	AW35/AW40S
600	267	1860/2605	545/545	1195/1235	490	890	795	735	4	20-φ48	AW35/AW40S
700	292
800	318

注：數據XXX/XXX分別是氣動執行器雙作, , , 用式/單作用式<彈簧復位>。
　　根據不同的閥門扭矩，使用介質選配，不同的執行器型號，其相關尺寸隨之變化。
　　GT系列氣動執行器可配至DN350，AW系列氣動執行器可配蝶閥至DN200--1600。
Note:DataXXX/XXX represent respectively double-acting/single-acting type
　　　The relaive sizes are subject to change responding to different valve torques.mediums and actuator modeis.
　　　Pneumatic actuator of GT series may fit DN350 and of that of AW series may fit butterfly valves of DN1200--16000.
要外形及連接尺寸 D643-Class 150 Mani Outline and Connecting Flange Size

DN		外形尺寸 Outline Size					連接尺寸 Connecting Size					執行器型號 Actuator Model
DN	in	L	L1	L2	H	H1	D	D1	D2	f	n-φd	執行器型號 Actuator Model
50	2	43	164/214	75/91	277/305	65	152	120.5	92	2	4-φ19	GTD65/GTE80
65	21/3	46	164/214	75/91	287/325	75	178	139.5	105	2	4-φ19	GTD65/GTE90
80	3	46	190/295	91/112	365/391	85	190	152.5	127	2	4-φ19	GTD80/GTE100
100	4	52	210/340	101/127	420/457	130	229	190.5	157	2	8-φ19	GTD90/GTE115
125	5	56	247/395	112/139	436/462	175	254	216	186	2	8-φ22	GTD100/GTE125
150	6	56	308/438	139/176	466/543	190	279	241.5	216	2	8-φ22	GTD125/GTE160
200	8	60	378/724	176/228	593/665	215	343	298.5	270	2	8-φ22	GTD160/GTE210
250	10	68	432/928	206/275	682/752	265	406	362	324	2	12-φ25	GTD190/GTE255
300	12	78	524/1033	228/324	702/820	305	483	432	381	2	12-φ25	GTD210/GTE300
350	14	78	648/1129	275/380	832/938	340	533	476	413	2	12-φ29	GTD255/GTE350
400	16	102	715/1129	324/380	910/968	360	597	540	470	2	16-φ29	GTD300/GTE350
450	18	114	795/1845	380/527	1005/1010	400	635	578	533	2	16-φ32	GTD350/AW28S
500	20	127	795/1845	380/527	1085/1065	430	699	634	584	2	20-φ32	GTD350/AW28S
600	24	154	1380/2605	507/545	1110/1195	490	813	749.5	692	2	20-φ35	AW28/AW35S
700	28	165	1860/2605	545/545	1255/1295	555	947	863.5	800	2	28-φ35	AW28/AW40S
800	32	190	1860/2605	545/545	1325/1365	620	1060	978	914	2	28-φ41	AW35/AW40S

主要外形及連接尺寸 D643-Class 150 Mani Outline and Connecting Flange Size

DN		外形尺寸 Outline Size					連接尺寸 Connecting Size					執行器型號 Actuator Model
DN	in	L	L1	L2	H	H1	D	D1	D2	f	n-φd	執行器型號 Actuator Model
50	2	43	164/214	75/91	277/305	65	165	127	92	2	8-φ19	GTD65/GTE80
65	21/3	46	190/295	91/112	310/341	75	190	149	105	2	8-φ22	GTD80/GTE100
80	3	46	210/340	106/127	375/412	85	210	168	127	2	8-φ22	GTD90/GTE115
100	4	52	247/398	139/176	436/462	130	254	200	157	2	8-φ22	GTD100/GTE125
125	5	56	308/478	176/228	462/513	175	279	235	186	2	8-φ22	GTD125/GTE160
150	6	56	378/724	228/324	543/615	190	318	270	216	2	12-φ22	GTD160/GTE210
200	8	60	524/1030	275/380	665/760	215	381	330	270	2	12-φ25	GTD210/GTE300
250	10	68	648/1129	324/460	752/858	265	445	387	324	2	16-φ29	GTD255/GTE350
300	12	78	715/1845	380/460	820/880	305	521	451	381	2	16-φ32	GTD300/AW28S
350	14	78	795/1845	460/545	938/940	340	584	514	413	2	20-φ32	GTD350/AW28S
400	16	102	1380/2605	460/545	970/1055	360	648	571	470	2	20-φ35	AW28/AW35S
450	18	114	1380/2605	545/545	1005/1090	400	711	628	533	2	24-φ35	AW28/AW35S
500	20	127	1860/2605	545/545	1145/1185	430	775	686	584	2	24-φ35	AW35/AW40S
600	24	154	1860/2605	545/545	1195/1235	490	914	813	692	2	24-φ41	AW35/AW40S
700	28	165				555	1035	940	800	2	28-φ45
800	32	190				620	1149	1054	914	2	28-φ51
