高壓國標鑄鋼閘閥Z541H

2016-08-14

產品介紹：
國標閘閥的啟閉件是閘板，閘板的運動方向與流體方向相垂直，閘閥只能作全開和全關, 不能作調節和節流。閘閥具有流體阻力小，密封面受介質沖刷和侵蝕小。，啟閉較省力，介質流向不受限制，不擾流、不降低壓力，形體簡單，結構長度短，制造工藝性好，適用范圍廣等優點。
國標鑄鋼閘閥的種類，按密封面配置可分為楔式閘板式閘閥和平行閘板式閘閥，楔式閘板式閘閥又可分為:單閘極式、雙閘板式和彈性閘板式；平行閘板式閘閥可分為單閘板式和雙閘板式。按閥桿的螺紋位置劃分，可分為明桿閘閥和暗桿閘閥兩種。
鑄鋼閘閥操作方式有：
手動、齒輪傳動、電動、氣動等。
應用范圍：高壓國標鑄鋼閘閥適用于公稱壓力PN4.0～10.0MPa,工作溫度-29～600℃的石油、化工、制藥、化肥、電力行業等各種工況的管路上，切斷或接通管路介質，不能作調節和節流。適用介質為：水、油品、蒸氣、酸性介質等。
結構特點與優勢：
1、流體阻力小 , 密封面受介質的忡刷和侵蝕小。
2、開閉較省力。
3、介質流向不受限制 , 不擾流、不降低壓力。
4、形體簡單 , 結構長度短，制造工藝性好，適用范圍廣。
閘閥的安裝與維護應注意以下事項：
手輪、手柄及傳動機構均不允許作起吊用，并嚴禁碰撞。
雙閘板閘閥應垂直安裝（即閥桿處于垂直位置 , 手輪在頂部）。
帶有旁通閥的閘閥在開啟前應先打開旁通閥（以平衡進出口的壓差及減小開啟力）。
帶傳動機構的閘閥，按產品使用說明書的規定安裝。
如果閥門經常開關使用 , 每月至少潤滑一次。
標準規范：
設計制造標準：GB/T 12234-2007
結構長度標準：GB/T 12221-2005
連接法蘭標準：GB/T 9113
壓力溫度等級：GB/T 12224-2005
試驗檢驗標準：GB/T 13927-2008
性能規范：

公稱壓力 PN（MPa）	試驗壓力（MPa）		適用溫度（℃）			適用介質
	強度試驗	密封試驗	WCB	Cr5Mo	1Cr18Ni9Ti
1.6	2.4	1.8	≤425	≤540	≤600	水、油品、蒸氣、酸性介質
2.5	3.8	2.8
4.0	6.0	4.4
6.4	9.6	7.1

零件材料與工況：

零件名稱	材料牌號
閥體	WCB	ZGCr5Mo	CF8	CF8M ZG1Cr18Ni9Ti	CF3	CF3
閥蓋	WCB	12CrMoV ZGCr5Mo	304 CF8	316 CF8M	CF3	CF3 316L
支架	WCB	WCB	CF8	CF8M	CF3	CF3
閘板	WCB	ZGCr5Mo	CF8	CF8M	CF3	CF3
閥桿	2Cr13	25Cr2MoV	1Cr18Ni9Ti
閥座	25	304	304	304	304	304
墊片、墊環、密封環	包覆墊片、304、增強柔性石墨
填料	增強柔性石墨
閘桿螺母	ZCuA110Fe3

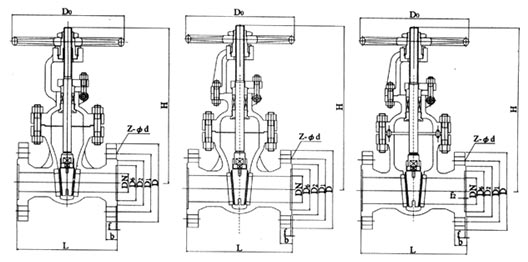

主要尺寸及重量：

公稱壓力	公稱通徑DN（mm）	主要外形尺寸及連接尺寸										重量
公稱壓力	公稱通徑DN（mm）	L	D	D1	D2	D6	b-f	f2	z-фd	H	Do	重量
PN40	15	130	95	65	45	40	16-2	4	4-145	135	120	6
	20	150	105	75	55	51	16-2	4	4-14	190	140	8
	25	160	115	85	65	58	16-2	4	4-14	205	160	12
	32	180	135	100	78	66	18-2	4	4-14	270	180	15
	40	200	145	110	85	76	18-3	4	4-18	310	200	31
	50	250	160	125	100	88	20-3	4	4-18	371	250	34
	65	280	180	145	120	110	22-3	4	4-18	391	280	39
	80	310	195	160	135	121	22-3	4	8-18	455	320	52
	100	350	230	190	160	150	24-3	4.5	8-18	551	360	80
	125	400	270	220	188	176	28-3	4.5	8-23	628	400	127
	150	450	300	250	218	204	30-3	4.5	8-25	708	400	154
	200	550	375	320	282	260	38-3	4.5	8-25	885	450	263
	250	650	445	385	345	313	42-3	4.5	12-30	906	560	368
	300	750	510	450	408	364	46-4	4.5	12-34	1203	640	547
	350	850	570	510	465	422	52-4	5	16-34	1341	640	679
	400	950	655	585	535	474	18-2	5	16-34	1492	720	953
PN64	15	170	105	75	55	41	20-2	4	4-14	140	100	7
	20	190	125	90	68	51	22-2	4	4-18	140	100	9
	25	210	135	100	78	58	24-2	4	4-18	215	180	12
	32	230	150	110	82	66	24-3	4	4-23	270	180	16
	40	240	165	125	95	76	26-3	4	4-23	345	200	32
	50	250	175	135	105	88	28-3	4	4-23	470	200	39
	65	280	200	160	130	110	30-3	4	8-23	520	250	43
	80	310	210	170	140	121	32-3	4.5	8-23	570	300	60
	100	350	250	200	168	150	36-3	4.5	8-25	700	300	89
	125	400	295	240	202	176	38-3	4.5	8-30	780	350	140
	150	450	340	280	240	204	44-34	4.5	8-34	850	350	207
	200	550	405	345	300	260	44-34	4.5	12-34	1035	400	325
	250	650	470	400	352	313	48-34	4.5	12-41	1050	560	467
	300	750	530	460	412	364	54-4	4.5	16-41	1470	640	590
