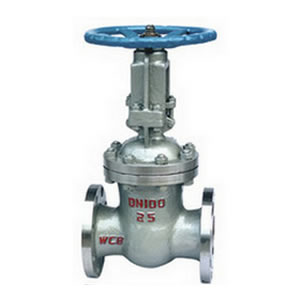

手動法蘭閘閥Z41H
2016-08-14
1、結構緊湊、設計合理、閥門剛性好，通道流暢，流阻系數小。
2、密封面采用不銹鋼和硬質合金，使用壽命長。
3、采用柔性石墨填料板、密封可靠、操作輕便靈活。
4、驅動方式分手動、電動、氣動、齒輪傳動、結構形式；彈性楔式單閥、剛性楔式單閥板和雙閘板型式。
5、廣泛適用于石油、化工、火力發電廠等油品、水、蒸汽管路上作接通或截?cái)喙苈分薪橘|(zhì)的啟閉裝置。
手動楔式法蘭閘閥設計、制造標準
1、設計制造按GB/T12234-89
2、結構長度按GB/T12221-89
3、法蘭連接尺寸按：JB/T79-94
4、閥門檢查和試驗按GB/T13927-92
手動楔式法蘭閘閥主要性能規范
| 公稱壓力(MPa) | 試驗壓力(MPa) | |||
| 殼體 | 密封(液) | 密封(氣) | 上密封 | |
| 1.6 | 2.4 | 1.76 | 0.6 | 1.76 |
| 2.5 | 3.8 | 2.75 | 0.6 | 2.75 |
| 4.0 | 6.0 | 4.4 | 0.6 | 4.4 |
| 6.4 | 9.6 | 7.04 | 0.6 | 7.04 |
| 10.0 | 15.0 | 11.0 | 0.6 | 11.0 |
| 16.0 | 24.0 | 17.6 | 0.6 | 17.6 |
| 殼體材料 | 適用介質 | 適用溫度 |
| 碳素鋼(C型) | 水、蒸汽、油品 | ≤425 |
| 鉻鎳鈦鋼(P型) | 硝酸類 | ≤200 |
| 鉻鎳鉬鈦鋼(R型) | 醋酸類 | ≤200 |
| 鉻鉬鋼(I型) | 水、蒸汽、油品 | ≤550 |
| 公稱通徑DN(mm) | 主要外形尺寸及連接尺寸 | |||||||||
| L | D | D1 | D2 | b | f | z-Φd | H | H1 | D0 | |
| Z40、Z41、Z42 | ||||||||||
| 15 | 130 | 95 | 65 | 45 | 14 | 2 | 4-Φ14 | 220 | 240 | 120 |
| 20 | 150 | 105 | 75 | 55 | 14 | 2 | 4-Φ14 | 255 | 284 | 140 |
| 25 | 160 | 115 | 85 | 65 | 14 | 2 | 4-Φ14 | 275 | 303 | 160 |
| 32 | 180 | 135 | 100 | 78 | 16 | 2 | 4-Φ18 | 280 | 321 | 180 |
| 40 | 200 | 145 | 110 | 85 | 16 | 3 | 4-Φ18 | 300 | 352 | 200 |
| 50 | 250 | 160 | 125 | 100 | 16 | 3 | 4-Φ18 | 358 | 438 | 240 |
| 65 | 265 | 180 | 145 | 120 | 18 | 3 | 4-Φ18 | 375 | 450 | 240 |
| 80 | 280 | 195 | 160 | 135 | 20 | 3 | 8-Φ18 | 433 | 528 | 280 |
| 100 | 300 | 215 | 180 | 155 | 20 | 3 | 8-Φ18 | 502 | 620 | 320 |
| 125 | 325 | 245 | 210 | 185 | 22 | 3 | 8-Φ18 | 612 | 753 | 360 |
| 150 | 350 | 280 | 240 | 210 | 24 | 3 | 12-Φ23 | 676 | 847 | 360 |
| 200 | 400 | 335 | 295 | 265 | 26 | 3 | 12-Φ25 | 820 | 1039 | 400 |
| 250 | 450 | 405 | 355 | 320 | 30 | 3 | 12-Φ25 | 969 | 1245 | 450 |
| 300 | 500 | 460 | 410 | 375 | 30 | 3 | 12-Φ25 | 1142 | 1472 | 560 |
| 350 | 550 | 520 | 470 | 435 | 34 | 4 | 16-Φ25 | 1280 | 1450 | 640 |
| 400 | 600 | 580 | 525 | 485 | 36 | 4 | 16-Φ30 | 1452 | 1887 | 640 |
| 450 | 650 | 640 | 585 | 545 | 38 | 4 | 20-Φ30 | 1541 | 2011 | 720 |
| 500 | 700 | 705 | 650 | 608 | 42 | 4 | 20-Φ34 | 1676 | 2181 | 720 |
| 600 | 800 | 840 | 770 | 718 | 46 | 5 | 20-Φ41 | 1874 | 2346 | 800 |
| 700 | 900 | 910 | 840 | 788 | 48 | 5 | 24-Φ41 | 2139 | 2819 | 880 |
| 800 | 1000 | 1020 | 950 | 898 | 50 | 5 | 24-Φ41 | 2293 | 3034 | 980 |
| 900 | 1100 | 1120 | 1050 | 998 | 52 | 5 | 28-Φ41 | 2595 | 3445 | 1080 |
| 1000 | 1200 | 1255 | 1170 | 1110 | 54 | 5 | 28-Φ42 | 2733 | 3683 | 1180 |
| 1200 | 1350 | 1485 | 1390 | 1325 | 56 | 5 | 32-Φ48 | 3032 | 3032 | 1300 |
