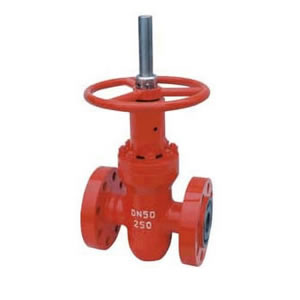

高壓平板閘閥ZF43Y、ZF63Y、Z83Y

2016-08-14

高壓平板閘閥ZF43Y、ZF63Y、Z83Y
產品結構特點　
本公司ZF系列注水閥均為高壓平板閘閥。結構合理，密封可靠，操作輕便。密封面均噴焊硬質合金，具有防腐、耐磨、耐沖蝕等優點，且可用于節流。尤其適用于工作壓力≤42MPa，工作溫度≤120℃的水、油、泥漿、天然氣管線作控制介質流動的啟閉及調節裝置。
產品采用標準
設計標準 JB/T5298、APl6D
結構長度 法蘭 GB/T 12221、JB/T 5298
焊接 GB/T 15188.1
連接法蘭 GB/T9113、JB/T 79 ANSl 16.5a
對焊端 GB/T 12224
試驗和檢驗 GB/T3927、JB/T 9092

產品性能規范
適用范圍 PN10.0～42.0MPa DN25～200mm
適用溫度 -29～121℃
適用介質 普通型 石油、天然氣、成油品、水等
抗硫型 含H2S、CO2的石油、天然氣等
連接形式 法蘭端、焊接端、卡箍端
驅動方式 手動、電動、氣動等

主要零件材料
零件名稱 閥體、閥蓋 閘板 閥桿 閥座 閥桿螺母 填料
"Z"型 WCB、鉻鉬鋼 合金鋼（焊硬質合金) 不銹鋼 合金鋼（焊硬質合金) 鋁青銅 聚四氟乙烯、氟橡膠 PTFE、

主要外形尺寸
型號 Model:ZF43Y、ZF63Y、Z83Y
公稱壓力 DN(mm) 尺寸 (mm)
L1 L2 Do H1 H
10.0
16.0		 25 230 216 180 85 344
32 260 229 220 98 352
40 260 241 260 110 364
50 300 310 310 120 379
65 340 340 350 133 402
80 380 356 400 158 475
100 430 432 460 198 482
125 500 508 460 240 490
150 550 559 470 260 547
200 650 660 600 358 616
20.0
25.0		 25 230 254 180 87 344
32 260 279 220 100 352
40 260 305 260 112 364
50 300 368 310 122 379
65 340 419 350 135 402
80 380 470 400 160 475
100 430 546 460 198 482
125 500 673 460 240 490
150 550 705 470 260 547
200 650 832 600 358 616
32.0
35.0		 25 230 254 180 90 344
32 260 279 220 103 352
40 260 305 260 115 364
50 300 368 310 125 379
65 340 419 350 137 402
80 380 470 400 164 475
100 430 546 460 198 482
125 500 673 460 240 490
150 550 705 470 260 547
200 650 832 600 358 616
40.0
42.0		 25 230 254 180 92 344
32 260 279 220 105 352
40 260 305 260 117 364
50 300 368 310 127 379
65 340 419 350 139 402
80 380 470 400 166 475
100 430 546 460 198 482
125 500 673 460 240 490
150 550 705 470 260 547
200 650 832 600 358 616
