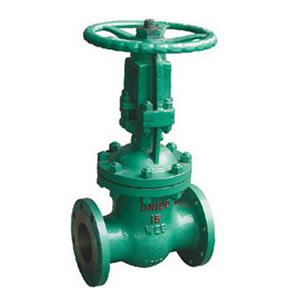

真空閘閥NKZ41H
2016-08-14
真空法蘭閘閥試驗壓力Testpressure
|
公稱壓力 PN/MPa Nominal pressure |
試驗壓力/MPaSealtest | ||
|
殼體強度試驗 Shellstrength |
上密封試驗 Backsealtest |
密封試驗 Seattest |
|
| 1.0 | 1.5 | 1.1 | 1.1 |
| 1.6 | 2.4 | 1.8 | 1.8 |
| 2.5 | 3.8 | 2.8 | 2.8 |
| 4.0 | 6.O | 4.4 | 4.4 |
| 6.4 | 8.6 | 7.O | 7.0 |
| 1O.O | 15.O | 11.O | 11.O |
真空法蘭閘閥使用范圍Applicable
|
產品類型 Producttype |
適用介質 Applicablemedium |
適用溫度/℃ Applicabletemperature |
|
NKZ41H NKZ44H NKZ944H-C型 NKZ941H |
水、蒸汽、空氣 Water，Steam，Air |
≤425 |
|
NKZ41H(Y) NKZ44H(Y)-I型 NKZ944H(Y)-I型 NKZ941H(Y) |
水、蒸汽、空氣 Water，Steam，Air |
≤550 |
真空法蘭閘閥主要零件材料Materialsformainparts
|
零件名稱 Partname |
閥體、閥蓋 BodyBonnet |
閥桿 Stem |
閘板 Wedgegate |
密封面 Sealingface |
閥桿螺母 Yokenut |
填料 Parking |
緊固件 Fastener |
|
NKZ44H NKZ41H-C型 NKZ944H-C型 NKZ941H |
WCB | 2Crl3 | 25 |
H：合金鋼 H：alloysteel |
鋁青銅 Albronze |
膨脹復合石墨 Expanding comDound graphite |
優質碳鋼 High-grade carbonsteel |
|
NKZ44 NKZ41Y-I型 NKZ944-I型 NKZ941 |
鉻鉬鋼 Cr.Mosteel |
20CrlMo1VA 38CrMoAlA |
鉻鉬鋼 Cr.Mosteel |
Y：硬質合金 Y：carbidealloy |
鉻鉬鋼 Cr.Mosteel |
