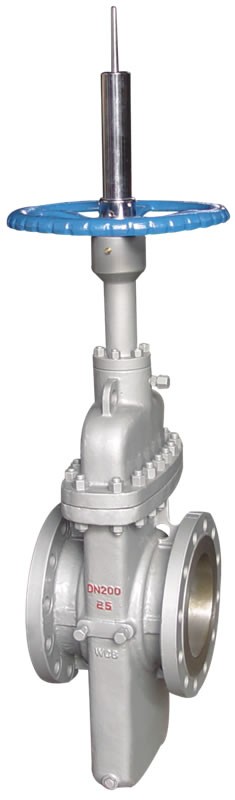

平板閘閥Z43F
2016-08-14
平板閘閥適用于Class150～900/PN1.0～16.0MPa，工作溫度-29～121℃的石油、天然氣、水、油品等管路上，用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)。
應用范圍：
平板閘閥適用于天然氣，石油，化工，環保，城市管道，燃?xì)夤芫€等輸送管線，放空系統和汽儲存裝置上，用作啟閉設備。
Z43型帶導流孔單閘板式平板閘閥適用于天然氣開采和凈化的長輸管線。
結構特點：
1、閥座采用O形密封圈密封和施加預緊力的浮動閥座結構，使平板閘閥進出口雙向密封；并且該結構的啟閉力矩僅為普通閥門的1/2，能達到輕松開、關閥門
2、在全開時，通道平滑為直線，流阻系數極小，無壓力損失，可通毛球清掃管線
3、采用帶自密封能力的填料結構，無需經常調節，開、關極為輕便，且密封性可靠，填料函處設有輔助密封油脂注入結構，密封性能絕對可靠，真正達到零泄漏；解決了通用閥門填料處最容易外漏的弊病
4、平板閘閥關閉時能自動卸掉內腔高壓，保證使用安全
5、全封閉結構，防護性能好，可適應全天候要求
1.閥座的密封結構應為彈性有預緊力，上、下游密封座同時密封的結構。閥座與密封物間始終為面對面密封。
2.閥座有自清洗功能，并且在閥門開啟或關閉過程中不受氣流的直接沖刷。閥座應由有潤滑、不磨損材料制成。
3.閥門執行機構的故障不會影響到閥門的其它部分，維修和更換工作能夠在不拆下閥門的情況下進行。
(1) 軛架套管 – 鋁青銅軛架套管配置針形止推軸承，最大程度減少操作扭矩。
(2) 閥桿 – 螺紋長度直到托架；銷釘和點焊；具有穩定性。
(3) 壓力密封 – 結構簡單，配置分段扣環和鍍銀低碳鋼墊圈，有助于拆卸和實現最好的閥帽密封。
(4) 閥座環 – 焊接閥座環垂直于流動通道，易于維護。
(5) 執行機構 – 這些閥門可以配置電動、液動或氣動執行機構。DN300以下配置標準手動手輪，DN350以上配置斜齒輪操作機構。
(6) 軛架 – 完全裝配式軛架通過抗震測試，易于維護和安裝執行機構。
(7) 壓蓋 – 兩件式，自調節壓蓋，避免被彈出。
(8) 整體后座 – 硬面，使用壽命最長。
(9) 閥瓣 – 彈簧負載閥瓣能夠自行調節，減少執行機構的扭矩需求。
(10) 整體止動 – 整體鑄造托架止動裝置，定位組裝的托架閥瓣，使得閥座更加穩定可靠。
標準規范：
設計制造標準：JB/T 5298
結構長度標準：JB/T 5298
連接法蘭標準：GB/T 9113
壓力溫度等級：GB/T 12224-2005
試驗檢驗標準：GB/T 13927-2008、JB/T 5298
零件材料與工況：
| 零件名稱 | 零部件材料 | |||
| JB/T7298 | API 6D | |||
| 閥門/閥蓋 | WCB | WCB | A352-LCB | A351-CF8M |
| 閘板 | 2Cr13+ENP | 20CrMoV+STL | ANSI 410+ENP | ANSI 316+ENP |
| 閥桿 | 2Cr13 | 2Cr13 | A182-F6a | A182-F316S |
| 閥座 | 25+PTFE | 20CrMoV+STL | A105+PTFE | A182-F316+PTFE |
| 填料 | NBR/FPM | 柔性石墨 | 聚四氟乙烯 | |
| 墊片 | 18-8/柔性石墨 | |||
| 螺栓 | 35 | 35CrMo | A193-B7M | A193-B8 |
| 適用溫度 | -29～250℃ | -29～550℃ | -46～250℃ | -40～200℃ |
| 適用介質 | 水、油品 | 蒸汽、油品 | 丙烷、乙烯 | 硝酸類 |

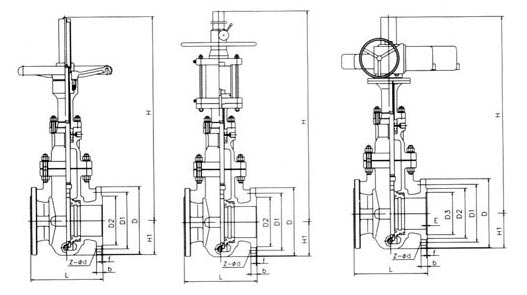

主要尺寸及重量：
| 公稱通徑 | 結構長度L | H | H1 | ||||
| DN | NPS | 手動 | 傘齒輪傳動 | 氣動 | 電動 | ||
| 25 | 11/4 | 127 | |||||
| 32 | 11/4 | 165 | 385 | 63 | |||
| 40 | 11/2 | 165 | 385 | 63 | |||
| 50 | 2 | 178 | 415 | 74 | |||
| 65 | 21/2 | 190 | 462 | 83 | |||
| 80 | 3 | 203 | 563 | 95 | |||
| 100 | 4 | 229 | 648 | 109 | |||
| 125 | 5 | 254 | 715 | 125 | |||
| 150 | 6 | 267 | 836 | 636 | 979 | 144 | |
| 200 | 8 | 292 | 1034 | 796 | 1096 | 176 | |
| 250 | 10 | 330 | 1230 | 960 | 1297 | 204 | |
| 300 | 12 | 356 | 1405 | 1460 | 1118 | 1520 | 240 |
| 350 | 14 | 381 | 1607 | 1642 | 1305 | 1768 | 263 |
| 400 | 16 | 406 | 1775 | 1865 | 1425 | 1935 | 293 |
| 500 | 20 | 457 | 2176 | 2251 | 1724 | 2300 | 350 |
| 600 | 24 | 508 | 2564 | 2642 | 1995 | 2770 | 403 |
| 700 | 28 | 610 | 2950 | 3128 | 2293 | 3570 | 450 |
| 800 | 32 | 660 | 3335 | 3515 | 2675 | 3985 | 507 |
| 900 | 36 | 711 | 3720 | 3900 | 3060 | 4370 | 555 |
| 1000 | 40 | 811 | 4105 | 4290 | 3445 | 4755 | 610 |
