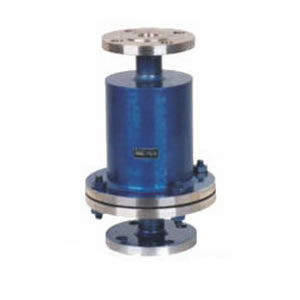

礫石阻火器ZHQ-1型
2016-08-12
ZHQ-1型礫石阻火器用于安裝原油，汽油、煤油、柴油、芳烴，硫等固定頂式儲罐上的重要安全設備。它的功能是允許易燃易爆氣體通過，對火焰有阻止窒息作用。
礫石阻火器主要外形與法蘭連接尺寸：
| 型號規格 | 圖號 | 重量 | 技術條件 |
| PC4（25升） | GKP-25 | 16 |
1、工作壓力Kg/cm2時，混合液為4升/秒泡沫發生量25升。 2、工作壓力范圍2-85Kg/cm2。 3、玻璃片在1-2Kg/cm2水壓沖破。 |
| PC8（50升） | GKP-50 | 22 |
1、工作壓力5Kg/cm2時，混合液為8升/秒泡沫發生量50升。 2、3同上 |
| PC16（100升） | GKP-100 | 32 |
1、工作壓力Kg/cm2時，混合液為8升/秒泡沫發生量100升。 2、3同上 |
| PC24（150升） | GKP-150 | 40 |
1、工作壓力Kg/cm2時，混合液為8升/秒泡沫發生量150升。 2、3同上 |
礫石阻火器主要尺寸：
| 型號規格 | 安裝尺寸（毫米） | |||||||
| D | D1 | D2 | d | L | H | n | di | |
| 25升 | Φ130 | Φ110 | Φ160 | KG2″ | 216 | 170 | 4 | Φ14 |
| 50升 | Φ150 | Φ125 | Φ185 | KG21/2″ | 228 | 90 | 4 | Φ18 |
| 100升 | Φ200 | Φ175 | Φ235 | KG3″ | 230 | 210 | 8 | Φ18 |
| 150升 | Φ225 | Φ200 | Φ260 | KG4″ | 234 | 230 | 8 | Φ18 |
