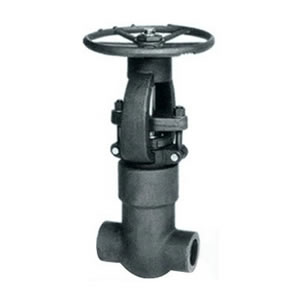

壓力自緊式鍛鋼閘閥Z11Y

2016-08-12

壓力自緊式鍛鋼閘閥介紹:
鍛鋼閘閥有三種閥蓋設計形式。第一種是螺栓式閥蓋，按這種設計形式設計的閥門，其閥體與閥蓋用螺栓螺母連接，纏繞式墊片 (316夾柔性石墨制造)密封。客戶有特殊要求時也可采用金屬環連接。第二種設計形式是焊接式閥蓋，按這種設計形式的閥門，其閥體與閥蓋用螺紋連接，全焊密封?？蛻粲刑厥庖髸r(shí)也可采用全焊逶連接。第三種是壓力自緊式閥蓋，按這種設計形式設計的閥門，其閥體與閥蓋用螺紋連接，內壓自密封環密封。　
●閘閥設計結構與說明特征　
閘閥的設計與 APl602，BS5352和ASME B16.34。檢驗與測試按APl598，標記按MSS-SP-25。　
●采用以下結構
全徑或縮徑
明桿支架式
自定心壓板壓套式
螺栓連接、纏繞墊片密封式閥蓋；螺紋連接、全焊密封式閥蓋以及螺紋連接內壓自緊式閥蓋
整體式上密封座
承插端符合
螺紋連接端 (NPT)符合ANSI／ASME B1.20.
●壓力自緊式鍛鋼閘閥標準材質明細表

序號NO．	零件名稱	CS to ASTM	AS to ASTM	SS to ASTM
序號NO．	Part Name	TypeAl05	TypeF22	TypeF304(L)	TypeF316(L)
l	閥體	A105	A182F22	A1 82 F304(L)	A182 F316(L)
2	閥座	A276420	A276304	A276 304(L)	A276 316(L)
3	閘板	A276 430&410	A182F304	A182 F304(L)	A182 F316(L)
4	閥桿	A182 F6	A182F304	A182 F304(L)	A182 F316m、
5	墊片	316夾柔性石墨		316夾SS+PTFE
6	閥蓋	A105	A182F22	A182 F304(L)	A182 F316(L)
7	閥蓋螺栓	A19387	A193816	A19388	A19388M
8	圓柱銷	A276420		A182 F304
9	填料壓套	A276410		A182 F304(L)	A182 F316(L)
10	活節螺栓	A19387	A193816	A19388	A19388M
11	填料壓板	A105	A182F11	A182 F304(L)	A182 F316(L)
12	螺母	A1942H	A1944	A1948	A194 8M
13	閥桿螺母	A276420
14	鎖緊螺母	A1942H	A1944	A1948	A1948M
15	銘牌	SS
16	手輪	A197
17	潤滑墊片	A473 431
18	填料	柔性石墨		PTFE
適用介質		水、蒸汽、油品等	水、蒸汽、油品等	硝酸、醋酸等
適用溫度		-29℃～425℃	-29℃～550℃	-29℃～180℃

注意：客戶需求的其他材質也可采用。密封面材料配對由客戶指定內件代號決定。 cs=碳鋼；As=合金鋼；Ss=不銹鋼
●壓力自緊式鍛鋼閘閥尺寸和重量

NPS	縮徑	3/8	1/2	3f4	1	1 1/4	1 1/2	2	/
NPS	全徑	/	3/8	1/2	3/4	1	1 1/4	1 1/2	2
L		79	79	92	111	120	120	140	178
H(開0PEN)		158	1 58	169	197	236	246	283	330
W		100	100	100	125	160	160	1 80	200
重量	螺栓式	2.1	2．O	2,3	4.3	5.9	6.9	1 1.1	1 5.2
重量	焊接式	1.8	1.7	2.0	3.8	5.1	6.1	10.2	14.2

壓力自緊式鍛鋼閘閥鍛鋼閘閥 900lb-1500lb

序號	零件名稱	CS to ASTM	AS to ASTM	SS to ASTM
NO．	Part Name	TypeAl05	Type F22	Type F304(L)	Type F316(L)
l	閥體	A105	A182 F22	A1 82 F304(L)	A182 F316fL)
2	閥座	A276420	A276 304	A276 304fL、	A276 316(L)
3	閘板	A276 430&410	A182 F304	A182 F304(L)	A182 F316(L)
4	閥桿	A182 F6	A182 F304	A182 F304(L)	A182 F316(L)
5	墊片	316夾柔性石墨		316夾SS+PTFE
6	閥蓋	A105	A182F22	Al 82 F304(L)	A182 F316(L)
7	閥蓋螺栓	A19387	A193816	A19388	A19388M
8	圓柱銷	A276420		A1 82 304
9	填料壓套	A276410		A182 F304(L)	Al 82 F316(L)
10	活節螺栓	A19387	A193 B16	A193 B8	A19388M
1l	填料壓板	A105	A182 F11	A182 F304(L)	A182 F316(L)
l2	螺母	A1942H	A1944	A194 8	A194 8M
l3	閥桿螺母	A276 420
14	鎖緊螺母	A1942H	A1944	A194 8	A194 8M
l5	銘牌	SS
l6	手輪	A197
l7	潤滑墊片	A47343l
18	填料	柔性石墨		PTFE
適用介質		水、蒸汽、油品等		硝酸、醋酸等
適用溫度		-29℃～425℃	-29℃～550℃	-29℃～180℃

注意：客戶需求的其他材質也可采用。密封面材料配對由客戶指定內件代號決定。 cs=碳鋼；As=合金鋼；ss=不銹鋼
