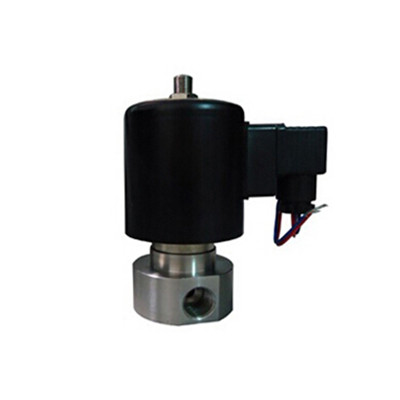

小通徑不銹鋼電磁閥
2016-07-22
| 適用范圍 | 技術參數 | |||
|
適用于科研實驗裝備、分析測量儀器、醫療器械、紡織印染、焊接設備、服裝機械、印刷設備、液壓系統、環保設備、石化電力、清洗設備、噴灌系統、機器制造、食品工業、真空環境等自動化控制。 |
介質溫度：C2: -10℃～90℃ C3： -15℃～120℃ | |||
| 工作壓力：0～30bar ， -1bar（真空） | ||||
| 運作方式：直動式 | ||||
| 工作型式：常閉型、常開型 | ||||
| 閥體材質：SS304 SS316 | ||||
| 功能選項 | 密封材質：NBR、FKM、PTFE | |||
| 代號 | 功能選項 | 功能說明 | ||
| NO | 常閉型 | 通電閥開，斷電閥關 (可選真空) | 電氣參數 | |
| K | 常開型 | 通電閥關，斷電閥開 | 線圈參數：AC220V 380V 110V 24V DC24V 12V | |
| E | 防爆型 | 防爆等級：ExdII BT4 | 線圈參數：普通線圈IP54(常開/三通），防爆線圈IP65 | |
| 231 | 換向型 | 通電2流向1，斷電2流向3 | 額定功率 | LD741.5A-12A 15W或25W |
| 232 | 排氣型 | 通電1流向2，斷電2流向3（可選真空） | 三通DN1.5-DN3mm 15W或35W ,DN4-12mm 36W/45W | |
| J | 節能模塊 | 降低線圈溫升和功耗 | 電器公差：±10% | |
| LD74A兩通閥規格參數表(螺紋連接) （可選真空型） | |||||||||
| 型號 | 接口G | 通徑mm | Kv值 | L | H/常開/防爆 | 工作壓力 | |||
| 常閉型 | 常開型 | ||||||||
| AC | DC | AC | DC | ||||||
| LD741.5A | 1/8 1/4 | 1.5 | 0.04 | 40 | 75/90/95 | 0～30 | 0～25 | 0～12 | 0～10 |
| LD7402A | 1/8 1/4 | 2 | 0.08 | 40 | 75/90/95 | 0～25 | 0～16 | 0～12 | 0～10 |
| LD7403A | 1/8 1/4 | 3 | 0.16 | 40 | 75/90/95 | 0～16 | 0～10 | 0～10 | 0～8 |
| LD7404A | 1/4 | 4 | 0.25 | 40 | 75/90/95 | 0～16 | 0～10 | 0～8 | 0～6 |
| LD7405A | 1/4 | 5 | 0.32 | 50 | 80/95/100 | 0～16 | 0～10 | 0～6 | 0～4 |
| LD7406A | 1/4 | 6 | 0.54 | 50 | 80/95/100 | 0～16 | 0～10 | 0～5 | 0～3 |
| LD7408A | 1/4 | 8 | 0.80 | 50 | 80/95/100 | 0～16 | 0～8 | 0～8 | 0～6 |
| LD7410A | 3/8 | 10 | 1.4 | 60 | 105/120/125 | 0～16 | 0～8 | 0～6 | 0～3 |
| LD7412A | 1/2 | 12 | 2.0 | 60 | 105/120/125 | 0～16 | 0～8 | 0～6 | 0～3 |

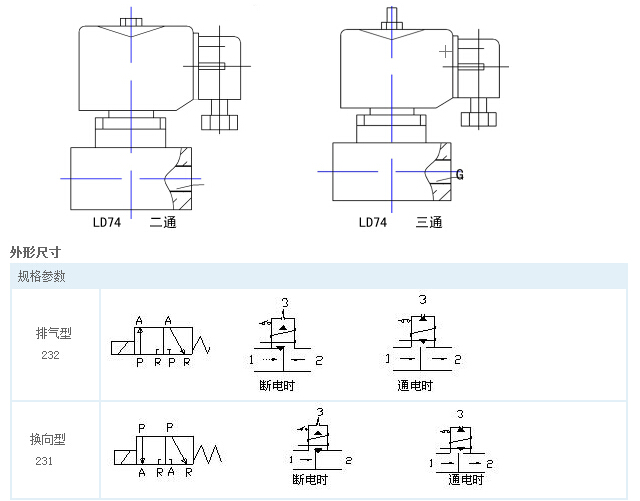

| LD74A-23兩位三通閥規格參數表 | |||||||||
| 型號 | 接口G | 通徑mm | Kv值 | L | H | 工作壓力 | |||
| 閥體 | 頂部 | 閥體 | 頂部 | 排氣型 | 換向型 | ||||
| LD741.5A-23 | 1/8 1/4 | 1.5 | 1.5 | 0.04 | 0.04 | 40 | 95 | 0～10 | 0～12 |
| LD7402A-23 | 1/8 1/4 | 2 | 2 | 0.08 | 0.08 | 40 | 95 | 0～10 | 0～12 |
| LD7403A-23 | 1/8 1/4 | 3 | 3 | 0.16 | 0.16 | 40 | 95 | 0～8 | 0～10 |
| LD7404A-23 | 1/4 | 4 | 3 | 0.25 | 0.16 | 40 | 95 | 0～6 | 0～8 |
| LD7405A-23 | 1/4 3/8 | 5 | 3 | 0.32 | 0.16 | 50 | 130 | 0～5 | 0～6 |
| LD7406A-23 | 1/4 3/8 | 6 | 3 | 0.54 | 0.16 | 50 | 130 | 0～4 | 0～5 |
| LD7408A-23 | 1/4 3/8 | 8 | 3 | 0.80 | 0.16 | 50 | 130 | 0～2 | 0～8 |
| LD7410A-23 | 1/4 3/8 | 8 | 3 | 1.00 | 0.16 | 60 | 0～2 | 0～8 | |
| 優化建議 |
| *頂端接口為M10*1外螺紋，如需其他規格接口可另外加工螺紋轉換接頭。 |
| *流體中含有雜質，應在閥前安裝過濾網（濾網≥60目）。 而且流體應無凝固或結晶現象。 |
| *閥體標注方向必須與介質流向一致。 |
| *可根據用戶的實際需要在閥體底座上加工固定安裝孔。 |
