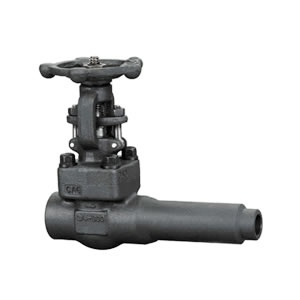

鍛鋼延長閥體閘閥EG8C4Y-K
2016-08-12
鍛鋼延長體閥門有二種閥蓋設計形式.第一種是螺栓式閥蓋,按這種設計形式設計的閥門,其閥體與閥蓋用螺栓螺母連接,纏繞式墊片(304夾柔性石墨制造)密封.客戶有特殊要求時也可采用金屬環(huán)連接.第二種設計形式是焊接式閥蓋,掃這種設計形式設計的閥門,其閥體與閥蓋用螺紋連接,全焊密封.客戶有特殊要求時也可采用透焊接連接.
延長閥體閥門適用于閘閥、球閥和截止閥。
延長閥體閥門設計結構和特征：
延長閥體閥門符合API602.檢驗與測試按API598,標記按MSS-SP-25.
采用以下結構
自定心壓板壓套式
螺紋、承插或對焊接端整體延長閥體
螺栓連接、纏繞墊片密封式閥蓋和螺紋連接、全焊密封式閥蓋
整體式上密封座
承插端符合ASME B16.11
螺紋端符合（NPT）ANSI/ASME B1.20.1
明桿支架型（OS￡Y）
相關壓力：
·800LB
鍛鋼延長閥體閘閥 800Lb
訂貨號代號說明
| 連接代號 | K | K1 | K2 | K3 |
| 螺紋焊接端 | 斜面端 | 加強端 | 承插端 |
標準材質細表
| 序號 | 零件名稱 | CStoASTM | AStoASTM | SStoASTM | |
| A105 | F22 | F304(L) | F316(L) | ||
| 1 | 閥體 | A105 | A182F22 | A182F304(L) | A182F316(L) |
| 2 | 閥座 | A276420 | A276304 | A276304(L) | A276316(L) |
| 3 | 閘板 | A182410&F430 | A182F304 | A182F304(L) | A182F316(L) |
| 4 | 墊片 | 316夾柔性石墨 | 316夾PTFE | ||
| 5 | 閥桿 | A182F6 | A276F304 | A182F304(L) | A182F316(L) |
| 6 | 螺栓 | A193B7 | A193B16 | A193B8 | A193B8M |
| 7 | 銷釘 | A276420 | A276 304 | ||
| 8 | 活節(jié)螺栓 | A193B7 | A193B16 | A193B8 | A193B8M |
| 9 | 螺母 | A1942H | A1944 | A1948 | A1948M |
| 10 | 鎖緊螺母 | A1942H | A1944 | A1948 | A1948M |
| 11 | 手輪 | A197 | |||
| 12 | 銘牌 | SS | |||
| 13 | 閥桿螺母 | A276420 | |||
| 14 | 填料壓板 | A105 | A182F11 | A182F316(L) | |
| 15 | 填料壓套 | A276410 | A182F304(L) | A182F316(L) | |
| 16 | 填料 | 柔性石墨 | PTFE | ||
| 17 | 閥蓋 | A105 | A182F22 | A182F304(L) | A182F316(L) |
| 適用介質 | 水、蒸汽、油品等 | 水、蒸汽、油品等 | 硝酸、醋酸等 | ||
| 適用溫度 | —29℃～425℃ | —29℃～550℃ | —29℃～200℃ | ||
CS=碳鋼;AS=合金鋼;SS=不銹鋼;
