先導活塞式電磁閥
2016-07-19
| 應用范圍 | 技術參數 | |||
| 適用于加熱裝置、工業爐窯、高溫吹灰、干燥設備、鋼鐵廠、熱電廠、紡織印染、化工設備、暖通空調、印刷設備、制藥機械、石油化工、電鍍涂裝等控制系統。 | 介質溫度：C1：-10℃～60℃,C2：-20℃～90/200℃ | |||
| 工作壓力：0.3～16bar | ||||
| 運作方式：先導活塞式 | ||||
| 工作型式：常閉型、常開型、防爆型 | ||||
| 閥體材質：鑄鋼WCB | ||||
| 密封材質：PTFE、紫銅 | ||||
| 功能選項 | 電氣參數 | |||
| 代號 | 功能選項 | 功能說明 | 線圈參數：AC220V 380V 110V, DC24V 12V | |
| NO | 常閉型 | 通電閥開，斷電閥關 | 防護等級：IP54（普通線圈） IP65(防爆線圈) H級 | |
| K | 常開型 | 通電閥關，斷電閥開 | 額定功率： | DN20～32mm，30W/40W |
| E | 防爆型 | 防爆等級：ExdII BT4 | DN40～150mm， 30W, DN200～350mm，50w | |

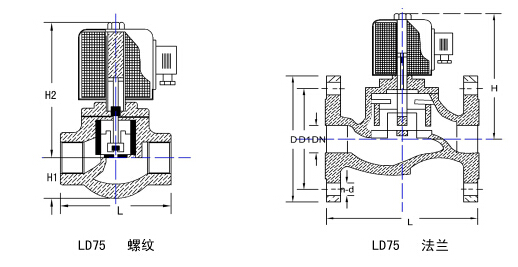

| 規格參數表(螺紋連接) | |||||||
| 型號 | 接口G | 通徑mm | Cv值 | L | H | 工作壓力 | |
| 常閉型 | 常開型 | ||||||
| LD7520 | 3/4 | 20 | 5.4 | 92 | 148 | 0.3～16 | 0.3～10 |
| LD7525 | 1 | 25 | 8.5 | 110 | 148 | 0.3～16 | 0.3～10 |
| LD7532 | 1 1/4 | 32 | 14 | 120 | 182 | 0.3～16 | 0.3～10 |
| LD7540 | 1 1/2 | 40 | 18 | 140 | 182 | 0.3～16 | 0.3～10 |
| LD7550 | 2 | 50 | 28 | 162 | 192 | 0.3～16 | 0.3～10 |
| 規格參數表(法蘭連接) | |||||||||
| 型號 | 通徑mm | Cv值 | L | H | D | D1 | n-Φd | 工作壓力 | |
| 常閉型 | 常開型 | ||||||||
| LD7520F | 20 | 5.4 | 150 | 180 | 105 | 75 | 4-Φ14 | 0.3～16 | 0.3-10 |
| LD7525F | 25 | 8.5 | 160 | 195 | 115 | 85 | 4-Φ14 | 0.3～16 | 0.3-10 |
| LD7532F | 32 | 14 | 180 | 205 | 140 | 100 | 4-Φ18 | 0.3～16 | 0.3-10 |
| LD7540F | 40 | 18 | 200 | 220 | 150 | 110 | 4-Φ18 | 0.3～16 | 0.3-10 |
| LD7550F | 50 | 28 | 230 | 235 | 165 | 125 | 4-Φ18 | 0.3～16 | 0.3-10 |
| LD7565F | 65 | 42 | 290 | 250 | 185 | 145 | 4-Φ18 | 1～16 | 1-10 |
| LD7580F | 80 | 65 | 310 | 260 | 200 | 160 | 8-Φ18 | 1～16 | 1-10 |
| LD75100F | 100 | 100 | 350 | 290 | 220 | 180 | 8-Φ18 | 1～16 | 1-10 |
| LD75125F | 125 | 180 | 400 | 365 | 250 | 210 | 8-Φ18 | 1～16 | 1-10 |
| LD75150F | 150 | 250 | 480 | 400 | 285 | 240 | 8-Φ22 | 1～16 | 1-10 |
| LD75200F | 200 | 420 | 600 | 456 | 340 | 295 | 12-Φ22 | 1.5～16 | 1.5-10 |
| LD75250F | 250 | 660 | 730 | 434 | 405 | 355 | 12-Φ26 | 1.5～16 | 1.5-10 |
| LD75300F | 300 | 890 | 850 | 490 | 460 | 410 | 12-Φ26 | 2～16 | 2-10 |
| LD75350F | 350 | 1060 | 2～16 | 2-10 | |||||
| 優化建議 |
| *流體中含有雜質，應在閥前安裝過濾網（濾網≥60目），而且流體應無凝固或結晶現象。 |
| *閥體標注方向必須與介質流向一致 |
| *提供特殊電壓的線圈其工作壓力可能變化，請務必先與我工廠咨詢。 |
