調節型氣動快裝隔膜閥
2016-08-12
調節型氣動快裝隔膜閥 的詳細資料：
精小型氣動活塞隔膜調節閥由隔膜閥和氣動執行機構兩部分組成，它以壓縮空氣為動力，實與對工藝管道中流體介質流量的調節。 由于在結構上采用帶有耐腐蝕襯里的閥體和耐腐蝕的隔膜、無填料函結構、節流元件為彈性隔膜、閥體流道平滑，故氣動薄膜隔膜閥具有陰力小，流量大、無外漏和方便可靠、防火防爆的優點，廣泛適用于工業自動化系統中的強酸、強堿、強腐蝕、高粘度、含穎粒、帶纖維以及有毒和不充許污染的介質的流量調節。 隔膜閥的關閉與開啟是通過來自管路的壓力作用于增強橡膠隔膜實現的。當壓力介質進入閥門控制腔，隔膜下壓，關閉閥門通道，當控制腔壓力排向大氣或下游管道，隔膜上升，閥門通道被打開。閥門沒有閥桿、密封墊、定向座等，通道中運動的唯一部件就是隔膜，所以不存在銹蝕及抱死現象，具有更高的穩定性。多種結構形式及控制形式，可適用于多種的流體控制需要 。
| 空氣驅動 | 壓縮空氣 4-6bar |
| 公稱通經 | 15-200mm |
| 公稱壓力 | 1.0Mpa |
| 使用溫度 | -10℃～60℃ |
| 連接方式 | 法蘭 |
| 閥體材質 | 鑄鐵、鑄鋼 |
| 膜片材質 | PTFE、EPDM |
| 適用介質 | 各種水處理 |
| 執行器 | 鋁合金 |
| 安裝方向 | 任意角度 |
| 可選附件 | 限位開關、定位器、電磁閥、減壓閥 |

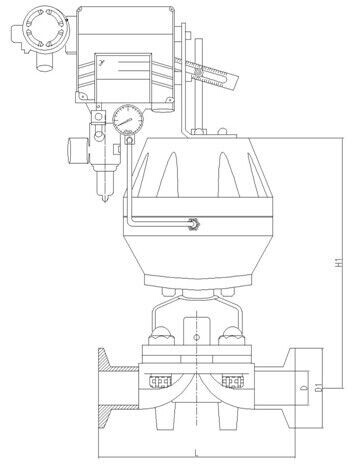

| 規格\\\\\\\\\\\\\\\\代號 | H1 (高) | 外形尺寸 | ||
| D1( 法蘭外徑) | D | L (閥體長度) | ||
| 15 | 205 | 34 | 16 | 102 |
| 25 | 235 | 50.5 | 22.4 | 124 |
| 32 | 270 | 50.5 | 28.8 | 124 |
| 40 | 290 | 50.5 | 35.1 | 160 |
| 50 | 320 | 64 | 47.8 | 191 |
| 65 | 350 | 77.5 | 59.5 | 223 |
