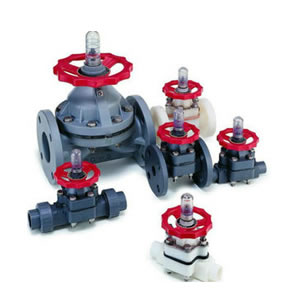

塑料隔膜閥G41F

2016-08-12

塑料隔膜閥使用范圍及結構特點：
1、適用于腐蝕介質的輸送及截流、流量的調節(jié)，根據材質不同使用溫度-14℃～140℃。
2、過流部件采用RPP或PVDF注塑件組裝而成，耐腐蝕性能優(yōu)良。
3、密封件膜片采用F46或PFA制成，耐折次數≥12000次，耐腐蝕性能與F4相當。
4、采用螺桿升降結構，啟閉力矩大，平穩(wěn)性好。

塑料隔膜閥的安裝與使用：
兩端法蘭與管路聯接時，要均勻擰緊螺栓，防止法蘭變形，造成泄漏。
順時針方向旋轉手柄為關閉，反之開啟。
根據指示器位置可判斷開啟程度。

塑料隔膜閥產品零件明細表：

序號	名稱	材質	序號	名稱	材質
1	螺母	A3/1Cr13	10	閥桿	45/1Cr13
2	指示器	45	11	螺栓	A3/1Cr13
3	限位罩	AS/PC	12	螺母	A3/1Cr13
4	壓緊螺母	RPP	13	銷	45
5	銘牌	PP	14	閥體	RPP/PVDY/CPVC
6	手輪	ABS	15	閥瓣	HT2-40
7	墊片	RPP	16	墊膜	EPDM
8	閥桿螺母	HT20-40/ZQSn5-5-5	17	襯片	PVDF
9	軸承	Gcr15	18	閥片	F46

塑料隔膜閥結構尺寸：

公稱通徑DN/mm	結構尺寸(mm)							工作壓力(MPa)			重量(㎏)
公稱通徑DN/mm	D	D1	L	b	H	n	ф	RPP	CPVC	PVDF	RPP	CPVC	PVDF
15	95	65	125	14	125	4	14	0.6	0.6	1	0.8	1	1.2
20	105	75	135	16	130	4	14	0.6	0.6	1	0.9	1.3	1.6
25	115	85	145	16	145	4	14	0.6	0.6	1	1	1.5	1.8
32	135	100	160	16	180	4	18	0.6	0.6	1	1.3	2	2.4
40	145	110	180	18	220	4	18	0.6	0.6	1	1.8	2.5	3
50	160	125	210	20	250	4	18	0.6	0.6	1	2.5	3.2	3.9
65	180	145	250	22	280	4	18	0.6	0.6	1	5	6.5	7.8
80	195	160	300	25	340	4	18	0.6	0.6	1	6.1	7.5	8.9
100	215	180	350	25	370	8	18	0.6	0.6	1	9.7	12.6	15
125	245	210	400	30	420	8	18	0.4	0.4	0.6	13.5	17.6	21
150	280	240	460	30	480	8	23	0.4	0.4	0.6	25	31	37
200	335	295	570	35	625	8	23	0.4	0.4	0.4	36.5	47	56
250	390	350	680	40	726	12	23	0.4	0.4	0.4	58	69	105
