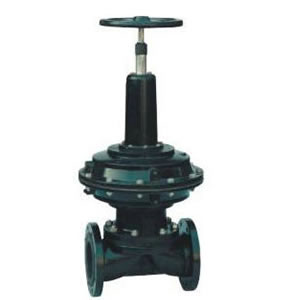

英標氣動隔膜閥EG6K41J

2016-08-12

一、EG6K41J英標氣動隔膜閥概述：
隔膜閥是一種特殊形式的截斷閥、其啟閉件是一塊用軟質材料制成的隔膜，它將閥體內腔與閥蓋內腔隔開，使閥體、閥瓣、閥桿不受介質腐蝕、不會產(chǎn)生介質外流?？蓮V泛應用于各種腐蝕性流體以及纖維狀，粉末狀介質。連接方式：法蘭。驅動方式有：手動，氣動，電動。
氣動隔膜閥可附無觸點反饋信號、限位器或定位器，以適應自控、程控或調節(jié)流量的需要。當氣源故障時，可操作手輪啟閉

二、主要零部件材質

零件名稱	閥體	閥瓣、閥蓋、薄膜壓頭	汽缸、汽缸蓋	螺桿、閥桿、壓簧桿	隔膜、薄膜
材料	HT200襯氟塑料、襯橡膠	HT200	HT200 ZL102	35	氯丁橡膠、氟塑料

三、主要技術參數(shù)

公稱壓力（MPa）	試驗壓力Ps（MPa）		適用介質	工作溫度（℃）
	殼體試驗	密封試驗
0.6	0.9	0.66	W、非腐蝕性流體	≤100
1.0	1.5	1.1	J、一般腐蝕性流體	≤85
			Fs、強酸、堿及各種有機溶劑（溶融堿金屬及元素氟除外）	≤150

四、外形尺寸、連接尺寸及重量
英標常閉式襯膠氣動隔膜閥

型號	公稱通徑 DN（mm）	尺寸（mm）											氣動裝置		重量（kg）
		L		f	D₁	D	D_o	n-d	H	B	代號ES	耗氣量（cm²）	氣源壓力（MPa）	氣源接頭（in）
		J	W	f	D₁	D	D_o	n-d	H	B	代號ES	耗氣量（cm²）	氣源壓力（MPa）	氣源接頭（in）
英標常閉式 EG6B41W/J/Fs EG6B41W/J/Fs EG6B41W/J/Fs	20	121	117	2	75	105	120	4-13.5	343	168	61	163.87	0.3	1/8	6.3
	25	131	127	2	85	115	120	4-13.5	345	168	61	196.65	0.3~0.4	1/8	7.3
	32	150	146	2	100	140	120	4-17.5	363	168	61	229.4	0.3~0.4	1/8	8.3
	40	163	159	2	110	150	165	4-17.5	430	260	62	1425.7	0.3~0.4	1/4	14.5
	50	194	190	2	125	165	165	4-17.5	575	318	63	2284.1	0.3~0.4	1/4	26
	65	220	216	2	145	185	165	4-17.5	588	318	63	3048	0.3~0.4	1/4	30.8
	80	258	254	2	160	200	165	8-17.5	769	318	63	3244.7	0.4~0.5	1/4	64.9
	100	309	305	2	180	220	280	8-17.5	816	425	64	6964.5	0.4~0.5	1/4	70.3
	125	362	356	3	210	250	280	8-17.5	820	425	64	7439.7	0.4~0.5	3/8	80.7
	150	412	406	3	240	285	310	8-22	920	549	65	14912	0.5	3/8	184.5
	200	529	521	4	295	340	483	8-22	1010	749	66	49161	0.6	1/2	202

英標常開式襯膠氣動隔膜閥

型號	公稱通徑 DN（mm）	尺寸（mm）											氣動裝置		重量（kg）
		L		f	D₁	D	D_o	n-d	H	B	代號ES	耗氣量（cm²）	氣源壓力（MPa）	氣源接頭（in）
		J	W	f	D₁	D	D_o	n-d	H	B	代號ES	耗氣量（cm²）	氣源壓力（MPa）	氣源接頭（in）
英標常開式 EG6K41W/J/Fs EG6K41W/J/Fs EG6K41W/J/Fs	20	121	117	2	75	105	120	4-13.5	394	168	61	163.87	0.3	1/8	7.2
	25	131	127	2	85	115	120	4-13.5	394	168	61	196.65	0.3~0.4	1/8	8.9
	32	150	146	2	100	140	120	4-17.5	400	168	61	229.4	0.3~0.4	1/8	10.6
	40	163	159	2	110	150	165	4-17.5	485	260	62	1425.7	0.3~0.4	1/4	19.5
	50	194	190	2	125	165	165	4-17.5	635	318	63	2284.1	0.3~0.4	1/4	34.9
	65	220	216	2	145	185	165	4-17.5	650	318	63	3048	0.3~0.4	1/4	39.9
	80	258	254	2	160	200	165	8-17.5	660	318	63	3244.7	0.4~0.5	1/4	51.9
	100	309	305	2	180	220	280	8-17.5	816	425	64	6964.5	0.4~0.5	1/4	51.9
	125	362	356	3	210	250	280	8-17.5	825	425	64	7439.7	0.4~0.5	3/8	93.2
	150	412	406	3	240	285	310	8-22	1013	549	65	14912	0.5	3/8	184.5
	200	529	521	4	295	340	483	8-22	1300	749	66	49161	0.6	1/2	407.4
