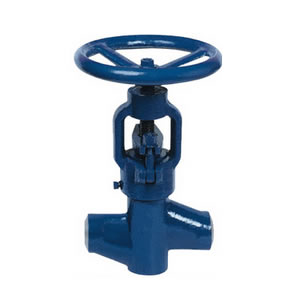

蝸輪陶瓷截止閥J341TC
2016-08-12
設計與制造：GB12235 JB/T3595
結構長度：GB12221
壓力溫度等級：GB9131
連接法蘭：JG/T79 GB9113 HG20593-20635
試驗與檢驗：GB13927 JB/T9092
產品用途
陶瓷截止閥適用于公稱壓力PN1.6～32.0Mpa及P54170V，工作溫度-29～540℃的石油、化工、礦山、冶金、電力行業等各種工況的管路上，切斷或接通管路介質。特別是用于排灰、排渣系統，放料、排污系統中，其使用壽命比普通合金密封面閥門提高10倍以上。
產品結構特點
1.密封可靠、性能優良、造型美觀、互換性好。
2.閥瓣、閥座密封面采用最新工程陶瓷材料，按引進美國的先進工藝研制開發制造而成，耐磨、耐高溫、耐腐蝕、抗擦傷性能特強，其使用壽命比普通合金材質密封面高10倍以上。
3.閥體通道和內腔鑲裝及噴涂陶瓷襯里，可與陶瓷襯里管道連接組成耐磨管路系統，用于排灰排渣及放料排污系統可有效地延長系統的使用壽命。
4.采用高性能新型填料。
5.閥門可采用各種配管法蘭標準及法蘭密封面型式，結構形式有直通式與直流式、傳動方式有手動、齒輪傳動、電動等，滿足各種工程需要及用戶要求。
陶瓷截止閥主要零件的材料說明
| 閥 體 | 25 WCB | 12Cr1MoV | ZGCr5Mo | ZG1Cr18Ni9Ti |
| 閥 蓋 | 25 WCB | 12Cr1MoV | ZGCr5Mo | ZG1Cr18Ni9Ti |
| 閥 板 | 25 +工程陶瓷 | 25Cr2Mo+工程陶瓷 | ZGCr5Mo+工程陶瓷 | ZG1Cr18Ni9Ti+工程陶瓷 |
| 閥 座 | 工程陶瓷 | 工程陶瓷 | 工程陶瓷 | 工程陶瓷 |
| 閥 桿 | 2Cr13 | 25Cr2MoV | 25Cr2MoV | 1Cr18Ni9Ti |
| 閥桿螺母 | ZCuA110Fe3 | ZCuA110Fe3 | ZCuA110Fe3 | ZCuA110Fe3 |
